Pieces Constitutives
PIECES CONSTITUTIVES

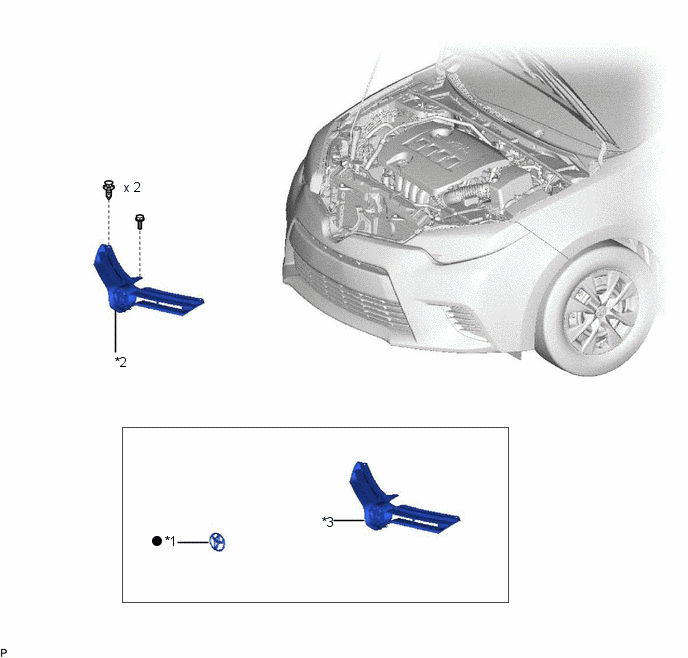

SCHEMA

*1 | EMBLEME DE CALANDRE (OU DE PANNEAU AVANT) |
*2 | SOUS-ENSEMBLE DE CALANDRE |
*3 | CALANDRE |
- | - |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CALANDRE
(a) Placer du ruban adhésif de protection autour du sous-ensemble de calandre.

*A | pour standard |
*B | pour équipement sport |
![]() |
Ruban adhésif de protection |
- | - |
(b) Déposer le boulon et les 2 agrafes.
(c) Libérer les 8 griffes et les 2 guides pour déposer le sous-ensemble de calandre, comme indiqué sur le schéma.

*A | pour standard |
*B | pour équipement sport |
2. DEPOSER L'EMBLEME DE CALANDRE (OU DE PANNEAU AVANT)
CONSEIL:
Lors de le dépose de l'emblème de calandre (ou de panneau avant), chauffer la calandre et l'emblème de calandre (ou de panneau avant) à l'aide d'une lampe chauffante.
Température de chauffage:
Elément | Température |
---|---|
Calandre |
20 à 30°C (68 à 86°F) |
Emblème de calandre (ou de panneau avant) |
REMARQUE:
Ne pas chauffer excessivement la calandre ou l'emblème de calandre (ou de panneau avant).
(a) Placer du ruban adhésif de protection autour de l'emblème de calandre (ou de panneau avant).

*a | Goupille de position |
![]() |
Ruban adhésif de protection |
(b) A l'aide d'un extracteur de moulure, libérer les 2 goupilles pour déposer l'emblème de calandre (ou de panneau avant).
REMARQUE:
Veiller à ne pas endommager la calandre.
Repose
REPOSE
PROCEDURE
1. REPOSER L'EMBLEME DE CALANDRE (OU DE PANNEAU AVANT)
CONSEIL:
Lors de le dépose de l'emblème de calandre (ou de panneau avant), chauffer la calandre et l'emblème de calandre (ou de panneau avant) à l'aide d'une lampe chauffante.
Température de chauffage:
Elément | Température |
---|---|
Calandre |
20 à 30°C (68 à 86°F) |
Emblème de calandre (ou de panneau avant) |
REMARQUE:
Ne pas chauffer excessivement la calandre ou l'emblème de calandre (ou de panneau avant).
(a) Nettoyer la calandre.
(1) A l'aide d'une lampe chauffante, chauffer la calandre.
(2) Retirer le ruban adhésif double face de la calandre.
(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Reposer un emblème de calandre (ou de panneau avant) neuf.
(1) A l'aide d'une lampe chauffante, chauffer la calandre et un emblème de calandre (ou de panneau avant) neuf.
(2) Déposer la feuille de protection de l'emblème de calandre (ou de panneau avant).
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

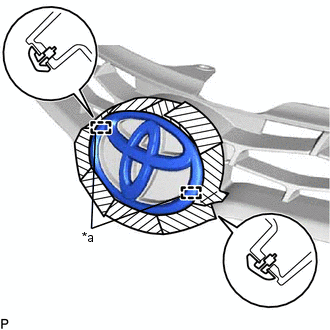

(3) Engager les 2 goupilles pour reposer l'emblème de calandre (ou de panneau avant) comme indiqué sur le schéma. |
|
2. REPOSER LE SOUS-ENSEMBLE DE CALANDRE
(a) Libérer les 2 guides et les 8 griffes pour déposer le sous-ensemble de calandre, comme indiqué sur le schéma.

*A | pour standard |
*B | pour équipement sport |
(b) Reposer le boulon et les 2 agrafes
