Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1 | COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR |
*3 | CAPTEUR DE RAPPORT AIR/CARBURANT |
*4 | CACHE-SOUPAPES N° 2 |
*5 | SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR |
*6 | DURITE DE VENTILATION N° 2 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
* | Usage du SST requis |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
2. DEPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR
Cliquer ici
4. DEPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT
(a) Débrancher le câble du capteur de rapport air/carburant sur le support d'attache de faisceau de câbles. |
|
(b) Débrancher le connecteur du capteur de rapport air/carburant.

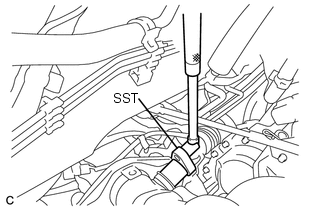

(c) A l'aide du SST, déposer le capteur de rapport air/carburant du collecteur d'échappement. SST: 09224-00010 REMARQUE: Si le capteur de rapport air/carburant a subi un choc ou une chute, le remplacer. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CAPTEUR DE RAPPORT AIR/CARBURANT
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de rapport air/carburant. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT
CONSEIL:
Effectuer la procédure de "Vérification après réparation" après avoir remplacé le capteur de rapport air/carburant.
Cliquer ici
(a) A l'aide du SST, reposer le capteur de rapport air/carburant sur le collecteur d'échappement. SST: 09224-00010 Torque: sans SST [couple (N*m (kgf*cm, lbf*pi))] : 44 N·m {449 kgf·cm, 32 ft·lbf} avec SST [valeur indiquée par la clé dynamométrique (N*m (kgf*cm, lbf*pi))] : 39 N·m {398 kgf·cm, 29 ft·lbf} REMARQUE: Si le capteur de rapport air/carburant a subi un choc ou une chute, le remplacer. CONSEIL:
|
|
(b) Rebrancher le connecteur du capteur de rapport air/carburant.
(c) Brancher le câble du capteur de rapport air/carburant sur le support d'attache de faisceau de câbles.
2. REPOSER LE SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR
Cliquer ici
3. REPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
Cliquer ici
4. RECHERCHER UNE FUITE EVENTUELLE DE GAZ D'ECHAPPEMENT
5. REPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
