DESCRIPTION

L'ECU de certification (ensemble d'ECU de clé intelligente) contrôle la communication entre toutes les ECU branchées sur les lignes de bus de certification. Lorsque l'ECU de certification (ensemble d'ECU de clé intelligente) détecte des erreurs de communication avec toutes les ECU branchées sur les lignes de bus de certification selon un intervalle défini et 3 fois de suite, le DTC B2785 est émis.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé
B2785	Communication défectueuse entre les ECU branchées par LIN	Erreurs de communication LIN entre les ECU ou coupure ou court-circuit au niveau des lignes de communication. Erreur de communication LIN par l'ECU de certification (ensemble d'ECU de clé intelligente) au moins 3 fois de suite.	ECU de certification (ensemble d'ECU de clé intelligente) ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction) Boîtier de code ID (ECU de code de dispositif antidémarrage) Faisceau de câbles ou connecteur Fusible STRG LOCK Fusible ECU-B n° 2

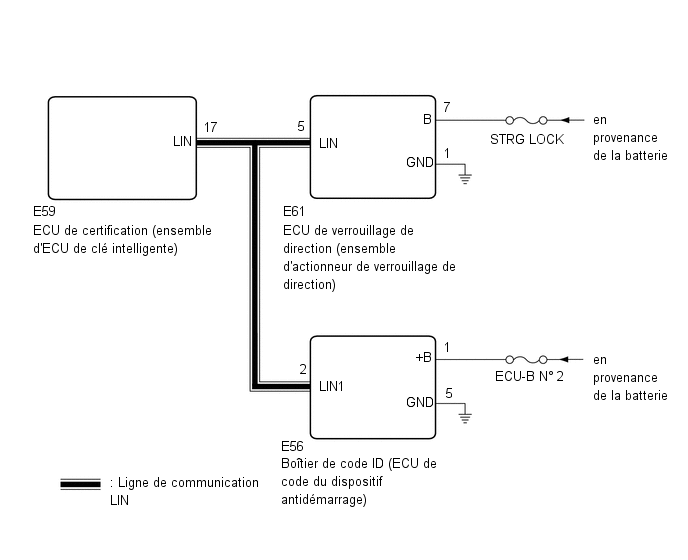

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
• Si l'ECU de certification (ensemble d'ECU de clé intelligente) est remplacée, enregistrer les clés.

  Cliquer ici

• Si l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction) est remplacée, enregistrer le code d'ECU.

  Cliquer ici

• Si le boîtier de code ID (ECU de code du dispositif antidémarrage) est remplacé, enregistrer le code de l'ECU et l'ID de communication de l'ECU.

  Cliquer ici

• Avant d'effectuer la vérification, s'assurer que le DTC B2786 ou B2789 n'est pas émis.

  Cliquer ici

• Pendant l'utilisation du Techstream alors que le contacteur d'allumage est en position OFF, brancher le Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 seconde maximum jusqu'à ce que la communication entre le Techstream et le véhicule commence. Ensuite, sélectionner le type du véhicule en mode manuel et entrer dans les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du Techstream, faire régulièrement permuter un contacteur d'éclairage d'accueil entre les positions ON et OFF à intervalles de 1,5 seconde maximum pour maintenir la communication entre le Techstream et le véhicule.

PROCEDURE

1.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - CHAQUE ECU)

(a) Débrancher le connecteur E59 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur E61 de l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction).

(c) Débrancher le connecteur E56 de boîtier de code ID (ECU de code de dispositif antidémarrage).

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

REMARQUE:

Veiller à ce que chaque ECU soit en mode veille avant de procéder à la vérification. Pour passer en mode veille, mettre le contacteur d'allumage de la position ON à OFF et attendre au moins 180 secondes sans actionner l'un des contacteurs.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
E59-17 (LIN) - E61-5 (LIN)	Contacteur d'allumage en position OFF	En dessous de 1 Ω
E59-17 (LIN) - E56-2 (LIN1)	Contacteur d'allumage en position OFF	En dessous de 1 Ω
E59-17 (LIN) - Masse de carrosserie	Contacteur d'allumage en position OFF	10 kΩ minimum
E61-5 (LIN) - Masse de carrosserie	Contacteur d'allumage en position OFF	10 kΩ minimum
E56-2 (LIN1) - Masse de carrosserie	Contacteur d'allumage en position OFF	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

2.	VERIFIER LES DTC EMIS (ECU DE VERROUILLAGE DE DIRECTION (ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION))

(a) Rebrancher le connecteur E59 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Rebrancher le connecteur E56 de boîtier de code ID (ECU de code de dispositif antidémarrage).

(c) Supprimer les DTC.

Cliquer ici

Body Electrical > Smart Key > Clear DTCs

(d) Vérifier à nouveau les DTC.

Body Electrical > Smart Key > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC B2785 est émis	A
Le DTC B2785 n'est pas émis	B

B

REMPLACER L'ECU DE VERROUILLAGE DE DIRECTION (ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION)

A

3.	VERIFIER LE DTC EMIS (BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE)

(a) Rebrancher le connecteur E61 de l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction).

(b) Débrancher le connecteur E56 de boîtier de code ID (ECU de code de dispositif antidémarrage).

(c) Supprimer les DTC.

Cliquer ici

Body Electrical > Smart Key > Clear DTCs

(d) Vérifier à nouveau les DTC.

Body Electrical > Smart Key > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC B2785 est émis	A
Le DTC B2785 n'est pas émis	B

A

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

B

REMPLACER LE BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE)
