DEMONTAGE
PROCEDURE

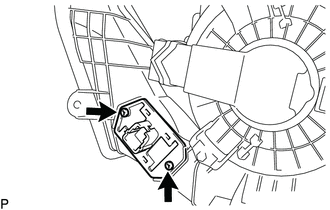

1. DEPOSER LA RESISTANCE DE SOUFFLANTE (pour système de climatisation manuelle)
| (a) Déposer les 2 vis et la résistance de soufflante. |
|
2. DEPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR (pour système de climatisation manuelle)
| (a) Déposer les 3 vis et le sous-ensemble de moteur de soufflante avec ventilateur. |
|
3. DEPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR (pour système de climatisation automatique)
| (a) Déposer les 3 vis et le sous-ensemble de moteur de soufflante avec ventilateur. |
|
4. DEPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET N° 1 (pour système de climatisation manuelle)
| (a) Retirer les 2 vis et le sous-ensemble de servomoteur de volet n° 1. |
|
5. DEPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET N° 1 (pour système de climatisation automatique)
| (a) Retirer les 2 vis et le sous-ensemble de servomoteur de volet n° 1. |
|
