DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER L'ECU DE DETECTION D'OCCUPANT (pour côté passager avant)
Cliquer ici

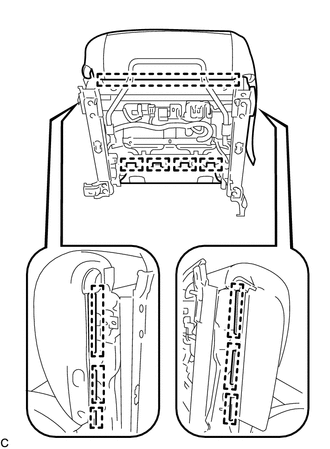

2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Libérer les 2 crochets pour détacher la housse de dossier de siège avant de type séparé. |
|
3. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
(a) Déposer la vis. | |
(b) Déposer la vis. | |
(c) Libérer le guide pour déposer la protection intérieure d'assise de siège avant.
4. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer la poignée de déverrouillage de dispositif de réglage d'inclinaison. |
|
5. DEPOSER LA POIGNEE DE REGLAGE EN HAUTEUR DE SIEGE (pour côté conducteur)
(a) Déposer la vis et la poignée de réglage en hauteur. |
|
6. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
(a) Déposer la vis. | |
(b) Déposer la vis. | |
(c) Libérer les 2 griffes et le guide pour déposer la protection d'assise de siège avant.
7. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté conducteur)
Cliquer ici
8. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté passager avant)
Cliquer ici
9. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) avec système de chauffage des sièges:
(1) Débrancher le connecteur. | |
(2) Libérer l'attache. | |
(3) Débrancher le connecteur.
(b) pour côté conducteur:
(1) Libérer les 3 attaches. | |
(2) Libérer la griffe pour détacher le faisceau de câbles d'ensemble d'airbag de siège avant.
(3) Libérer le crochet. | |
(4) Libérer les 9 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage. |
|
(c) pour côté passager avant:
(1) Libérer les 3 attaches. | |
(2) Libérer la griffe pour détacher le faisceau de câbles d'ensemble d'airbag de siège avant.
(3) Libérer les 11 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage. |
|
10. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE
(a) Déposer les 12 anneaux demi-ronds et la housse d'assise de siège avant de type séparé du rembourrage d'assise de siège avant de type séparé. |
|
11. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)
Cliquer ici

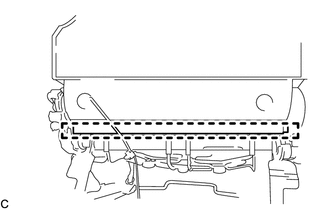

12. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) Libérer le crochet. | |
(b) Libérer les 2 dispositifs de fixation.
Dispositif de fixation |

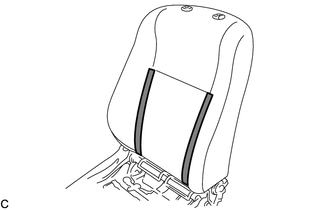

(c) Retourner la housse de dossier de siège avant de type séparé. |
|
(d) Libérer les 2 crochets. | |
(e) Libérer chaque griffe et déposer les 2 supports d'appuie-tête de siège avant. |
|
(f) Déposer la housse de dossier de siège avant de type séparé avec rembourrage.
13. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Déposer les 2 anneaux demi-ronds.
Dispositif de fixation |
(b) Libérer les 2 fixations pour déposer la housse de dossier de siège avant de type séparé du rembourrage de dossier de siège avant de type séparé.
14. DEPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)
Cliquer ici
15. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT
Cliquer ici
16. DEPOSER LE SOUS-ENSEMBLE D'AIRBAG DE SIEGE AVANT (pour côté passager avant)
Cliquer ici
17. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT GAUCHE (pour côté conducteur)
(a) Déposer la vis. |
|
(b) Libérer le crochet, comme indiqué sur le schéma.
(c) Libérer le guide pour déposer la protection inférieure d'assise de siège avant gauche.
18. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT DROIT (pour côté conducteur)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
19. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE (pour côté passager avant)
(a) Libérer les 2 griffes pour déposer la protection inférieure d'assise de siège avant gauche. |
|
20. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROITE (pour côté passager avant)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
21. DEPOSER LE LEVIER DE COMMANDE D'INCLINAISON
(a) Déposer le boulon et le levier de commande d'inclinaison. |
|
22. DEPOSER L'ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Déposer les 4 boulons et détacher l'ensemble de ressort de dossier de siège avant de type séparé de l'ensemble de ressort d'assise de siège avant de type séparé. | |
23. DEPOSER L'ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT
(a) Libérer les 2 griffes. | |
(b) Libérer les 2 guides pour déposer l'ensemble de ressort de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant.
24. DEPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT
(a) Déposer les 2 crochets de dossier de siège avant de l'ensemble de ressort de dossier de siège avant.
25. DEPOSER LE BOITIER DE CONNECTEUR (sans système de chauffage de siège)
(a) Libérer la griffe pour déposer le boîtier de connecteur. |
|
26. DEPOSER LE CABLE DE SIEGE AVANT (avec système de chauffage de siège)
(a) Libérer chaque griffe et chaque attache pour déposer le câble de siège avant.
27. DEPOSER LE RESSORT D'ASSISE DE SIEGE AVANT
(a) Libérer les 3 crochets pour déposer le ressort d'assise de siège avant du sous-ensemble de dispositif de réglage de siège avant. | |
28. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT (pour côté conducteur)
(a) Déposer les 2 boulons et le sous-ensemble de panneau de dossier de siège avant du sous-ensemble de dispositif de réglage de siège avant. |
|
29. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT (pour côté passager avant)
(a) Déposer les 4 boulons et le sous-ensemble de panneau de dossier de siège avant du sous-ensemble de dispositif de réglage de siège avant. |
|
30. DEPOSER LE CACHE DE GLISSIERE DE SIEGE SUPERIEUR ARRIERE
(a) Libérer les 2 griffes pour déposer le cache supérieur de glissière de siège arrière. |
|
31. DEPOSER LE CACHE SUPERIEUR DE GLISSIERE DE SIEGE ARRIERE N° 2
CONSEIL:
Procéder de la même manière que pour le cache supérieur de glissière de siège arrière.
32. DEPOSER LE CACHE SUPERIEUR DE GLISSIERE DE SIEGE N° 3
CONSEIL:
Procéder de la même manière que pour le cache supérieur de glissière de siège arrière.
33. DEPOSER LE CACHE SUPERIEUR DE GLISSIERE DE SIEGE N° 4
CONSEIL:
Procéder de la même manière que pour le cache supérieur de glissière de siège arrière.
34. DEPOSER LA POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE
(a) Libérer les 2 ressorts pour déposer la poignée de réglage de glissière de siège du sous-ensemble de dispositif de réglage de siège avant. |
|
35. DEPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE
(a) Déposer les 2 capuchons de cache de dispositif de réglage de siège du sous-ensemble de dispositif de réglage de siège avant. |
|
