DEMONTAGE
PROCEDURE

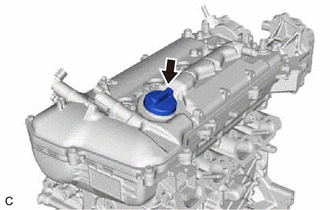

1. DEPOSER LE SOUS-ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE D'HUILE
(a) Déposer le sous-ensemble de bouchon d'orifice de remplissage d'huile. |
|

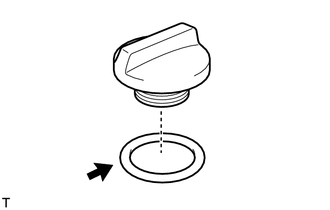

2. DEPOSER LE JOINT D'ETANCHEITE DE BOUCHON D'ORIFICE DE REMPLISSAGE D'HUILE
(a) Déposer le joint d'étanchéité de bouchon d'orifice de remplissage d'huile. |
|
3. DEPOSER LE JOINT DE CACHE DE MOTEUR

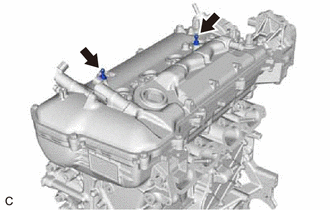

(a) Déposer les 2 joints de cache du moteur. | |
4. DEPOSER LA BOUGIE D'ALLUMAGE
Cliquer ici
5. DEPOSER LE CAPTEUR DE POSITION D'ARBRE A CAMES (CAPTEUR DE POSITION DE VILEBREQUIN N° 1)
Cliquer ici
6. DEPOSER LE CAPTEUR DE L'AXE VALVEMATIC (CAPTEUR DE POSITION DE VILEBREQUIN N° 1)
Cliquer ici
7. DEPOSER L'ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (pour côté échappement)
Cliquer ici
8. DEPOSER L'ENSEMBLE DE SOUPAPE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES (pour côté admission)
Cliquer ici
9. DEPOSER LE CAPTEUR DE POSITION DE VILEBREQUIN
Cliquer ici
10. DEPOSER L'ENSEMBLE DE CONTACTEUR DE PRESSION D'HUILE MOTEUR
Cliquer ici
11. DEPOSER LES CAPTEURS DE CLIQUETIS
Cliquer ici
12. DEPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
13. DEPOSER LE SOUS-ENSEMBLE DE CACHE-SOUPAPES

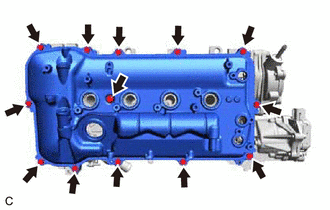

(a) Déposer les 13 boulons, la rondelle isolante et le sous-ensemble de cache-soupapes. |
|
(b) Déposer les 3 joints d'étanchéité du chapeau de palier d'arbre à cames. REMARQUE: Comme les joints d'étanchéité peuvent se fixer sur le sous-ensemble de cache-soupapes, veiller à ne pas laisser tomber des joints d'étanchéité dans le moteur lors de la dépose du sous-ensemble de cache-soupapes. |
|
14. DEPOSER LE JOINT D'ETANCHEITE DE CACHE-SOUPAPES

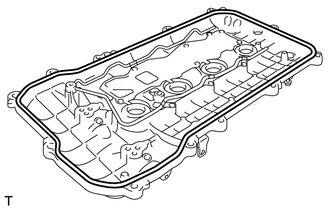

(a) Déposer le joint d'étanchéité de cache-soupapes. | |
15. DEPOSER LE JOINT DE TUBE DE BOUGIE D'ALLUMAGE
(a) Extraire les 4 griffes du déflecteur de ventilation. REMARQUE: Ne pas déformer les griffes du déflecteur de ventilation plus que nécessaire. |
|
(b) Déposer les 4 joint d'étanchéité de tube de bougie d'allumage du sous-ensemble de cache-soupapes.
REMARQUE:
Veiller à ne pas endommager le sous-ensemble de cache-soupapes.
CONSEIL:
Dans la mesure du possible, éviter de déformer les joint d'étanchéité de tube de bougie d'allumage. Les joints d'étanchéité du tube de bougie d'allumage déposés seront utilisés lors de la repose de joints d'étanchéité de tube de bougie d'allumage neufs.
16. DEPOSER L'ENSEMBLE DE BOUCHON DE FILTRE A HUILE
Cliquer ici
17. AMENER LE CYLINDRE N° 1 AU TDC/COMPRESSION
Cliquer ici
18. DEPOSER LA POULIE DE VILEBREQUIN
Cliquer ici
19. DEPOSER L'ENSEMBLE DE TENDEUR DE CHAINE N° 1
Cliquer ici
20. DEPOSER LE GOUJON FILETE
REMARQUE:
Si un goujon fileté est déformé ou si ses filets sont abîmés, le remplacer.

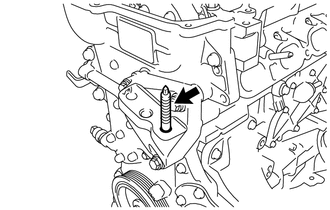

(a) Déposer le goujon fileté du support de fixation de moteur droit. |
|
21. DEPOSER LE SOUS-ENSEMBLE DE CACHE DE CHAINE DE DISTRIBUTION

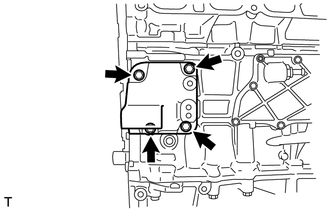

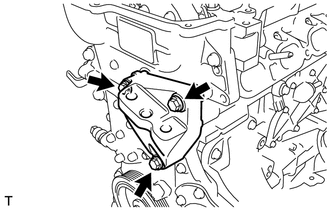

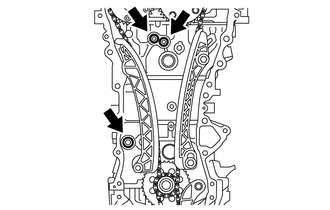

(a) Déposer les 3 boulons et le support de fixation du moteur droit. |
|
(b) Déposer les 4 boulons et le support de filtre à huile. |
|
(c) Déposer les 2 joints toriques. | |

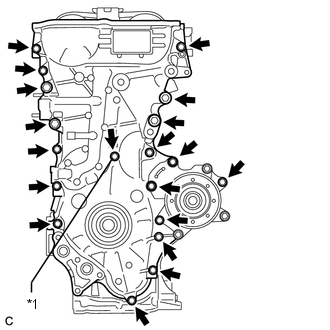

(d) Déposer les 19 boulons et la rondelle isolante. |
|

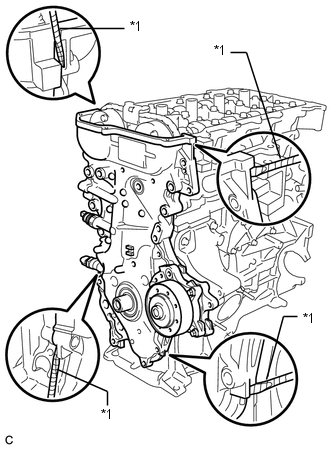

(e) Déposer le sous-ensemble de cache de chaîne de distribution en faisant levier, à l'aide d'un tournevis, entre le sous-ensemble de cache de chaîne de distribution et le sous-ensemble de culasse, le sous-ensemble de carter d'arbre à cames, le sous-ensemble bloc-cylindres et l'ensemble de carter de renforcement, comme indiqué sur le schéma. REMARQUE: Veiller à ne pas endommager les surfaces de contact du sous-ensemble de culasse, du sous-ensemble de carter d'arbre à cames, du sous-ensemble de bloc-cylindres, de l'ensemble de carter de renforcement et du sous-ensemble de cache de chaîne de distribution. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
(f) Déposer les 3 joints toriques. | |

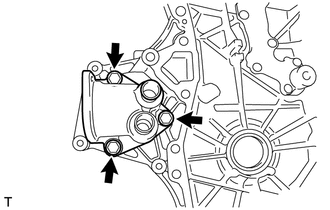

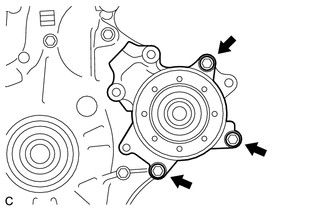

(g) Déposer les 3 boulons et l'ensemble de pompe à eau du moteur. |
|

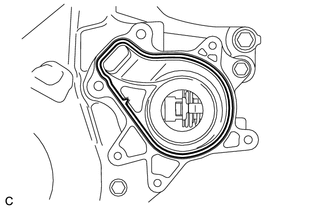

(h) Déposer le joint d'étanchéité. | |
22. DEPOSER LA BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION
(a) Placer le sous-ensemble de cache de chaîne de distribution sur des blocs de bois. |
|

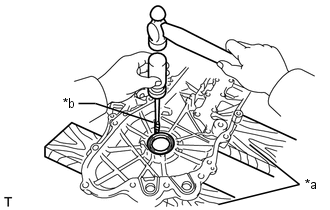

(b) A l'aide d'un tournevis, chasser la bague d'étanchéité du cache de chaîne de distribution.
REMARQUE:
Ne pas endommager la surface de l'orifice d'engagement de la bague d'étanchéité de cache de chaîne de distribution.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
23. DEPOSER LE GOUJON FILETE DE LOGEMENT D'ENTREE D'EAU
REMARQUE:
Si un goujon fileté de logement de l'entrée d'eau est déformé ou si ses filets sont abîmés, le remplacer.
(a) A l'aide d'une clé à douille "TORX" E5, déposer les 2 goujons filetés de logement de l'entrée d'eau. |
|
24. DEPOSER LE LOGEMENT D'ENTREE D'EAU

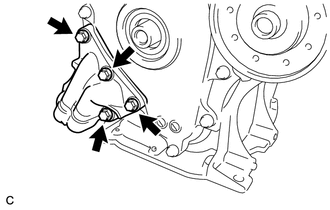

(a) Déposer les 3 boulons, le logement d'entrée d'eau et le joint d'étanchéité. |
|
25. DEPOSER LE SUPPORT DE GENERATEUR N° 1
(a) Déposer les 4 boulons et le support du générateur n° 1. |
|
26. DEPOSER LE COULISSEAU DE TENDEUR DE CHAINE
Cliquer ici
27. DEPOSER L'AMORTISSEUR DE VIBRATIONS DE CHAINE N° 1
Cliquer ici
28. DEPOSER LE SOUS-ENSEMBLE DE CHAINE
Cliquer ici
29. DEPOSER LA ROUE DENTEE DE DISTRIBUTION DE VILEBREQUIN
(a) Déposer la roue dentée de distribution de vilebrequin. |
|
30. DEPOSER LE SOUS-ENSEMBLE DE CHAINE N° 2
(a) Reposer provisoirement la poulie de vilebrequin et le boulon de poulie de vilebrequin. |
|

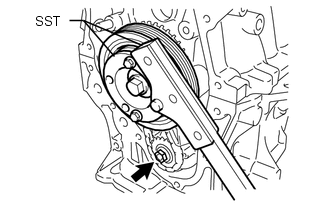

(b) A l'aide du SST, maintenir la poulie du vilebrequin. Ensuite, déposer l'écrou de pignon d'arbre d'entraînement de pompe à huile.
SST: 09330-00021
SST: 09213-58014
91551-80840
(c) Retirer l'outil d'entretien spécial, le boulon de la poulie du vilebrequin et la poulie de vilebrequin elle-même.

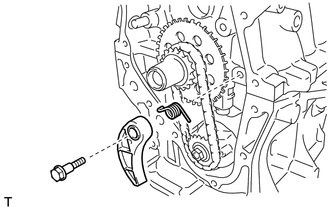

(d) Déposer le boulon, le tendeur de chaîne et le ressort amortisseur de chaîne. |
|

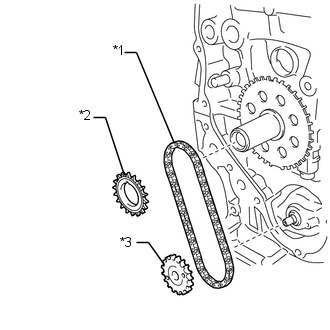

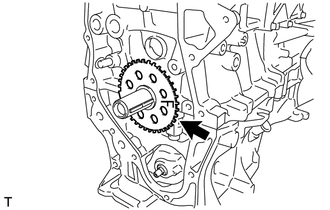

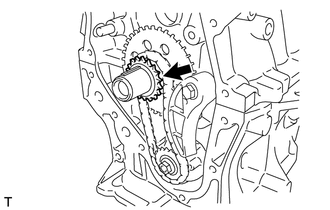

(e) Déposer le pignon menant de pompe à huile, le pignon d'arbre d'entraînement de pompe à huile et le sous-ensemble de chaîne n° 2. |
|
31. DEPOSER LA PLAQUE DE CAPTEUR DE POSITION DE VILEBREQUIN N° 1

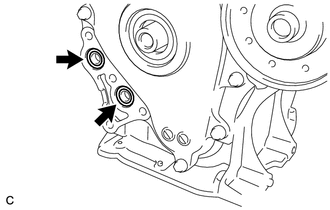

(a) Déposer la plaque du capteur de position de vilebrequin n° 1. |
|
32. DEPOSER LA CLAVETTE DE PIGNON DE DISTRIBUTION DE VILEBREQUIN

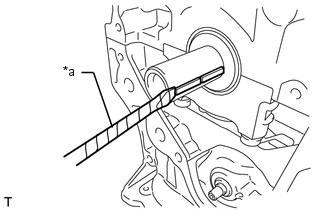

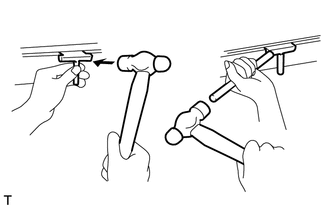

(a) A l'aide d'un tournevis, déposer les 2 clavettes de pignon de distribution de vilebrequin. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
33. VERIFIER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES
Cliquer ici
34. VERIFIER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ECHAPPEMENT D'ARBRE A CAMES
Cliquer ici
35. DEPOSER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES
Cliquer ici
36. DEPOSER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ECHAPPEMENT D'ARBRE A CAMES
Cliquer ici
37. DEPOSER LE SOUS-ENSEMBLE AMORTISSEUR DE RAPPEL DE CULBUTEUR
Cliquer ici
38. POSER LE SOUS-ENSEMBLE AMORTISSEUR DE RAPPEL DE CULBUTEUR
Cliquer ici
39. DEPOSER LE SOUS-ENSEMBLE DE CARTER D'ARBRE A CAMES
Cliquer ici
40. DEPOSER L'ENSEMBLE DE DISPOSITIF DE COMMANDE DE HAUTEUR D'OUVERTURE DE SOUPAPE A VARIATION CONTINUE
Cliquer ici
41. DEPOSER LE GOUJON FILETE DE CARTER D'ARBRE A CAMES
REMARQUE:
Si un goujon fileté de carter d'arbre à cames est déformé ou si ses filets sont abîmés, le remplacer.

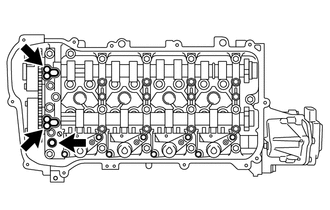

(a) A l'aide d'une clé à douille "TORX" E7, déposer les 2 goujons filetés du carter d'arbre à cames. |
|
42. DEPOSER LA GOUPILLE ANNULAIRE DE CARTER D'ARBRE A CAMES
REMARQUE:
Il n'est pas nécessaire de déposer une goupille droite de carter d'arbre à cames, à moins qu'elle ne doive être remplacée.
43. DEPOSER LE SOUS-ENSEMBLE DE CULASSE
Cliquer ici
44. DEPOSER LE JOINT DE CULASSE
Cliquer ici
45. DEPOSER LA SOUPAPE PCV (SOUS-ENSEMBLE DE SOUPAPE DE VENTILATION)
Cliquer ici
46. DEPOSER LE BOUCHON DE VIDANGE DE CARTER D'HUILE

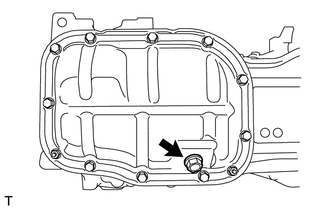

(a) Déposer le bouchon de vidange de carter d'huile et le joint d'étanchéité. |
|
47. DEPOSER LE SOUS-ENSEMBLE DE CARTER D'HUILE N° 2

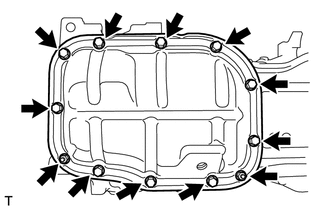

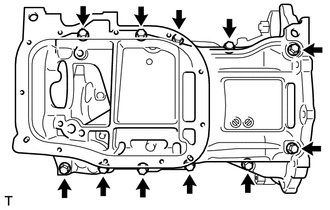

(a) Déposer les 10 boulons et les 2 écrous. | |

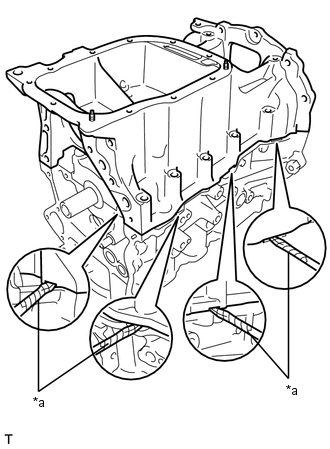

(b) Introduire la lame d'un coupoir de joint de carter d'huile entre l'ensemble de carter de renforcement et le sous-ensemble de carter d'huile n° 2. Couper le produit d'étanchéité et déposer le sous-ensemble de carter d'huile n° 2. REMARQUE:
|
|
48. DEPOSER L'ENSEMBLE DE POMPE A HUILE
Cliquer ici
49. DEPOSER L'ENSEMBLE DE CARTER DE RENFORCEMENT
(a) Desserrer uniformément les 11 boulons et les déposer. |
|
(b) A l'aide d'un tournevis, déposer l'ensemble de carter de renforcement en faisant levier entre l'ensemble de carter de renforcement et le sous-ensemble de bloc-cylindres. REMARQUE: Veiller à ne pas endommager les surfaces de contact de l'ensemble de carter de renforcement et du sous-ensemble de bloc-cylindres. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
50. DEPOSER LE BOUCHON FILETE CONIQUE N° 1

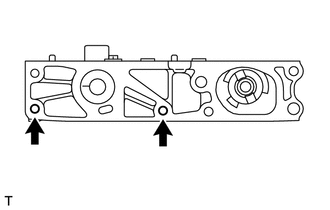

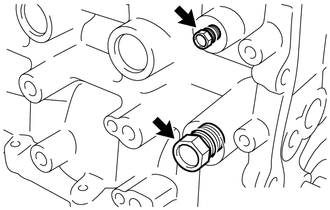

(a) Déposer les 2 bouchons filetés coniques n° 1. | |
51. DEPOSER LE GOUJON FILETE DE CARTER DE RENFORCEMENT
REMARQUE:
Si un goujon fileté de carter de renforcement est déformé ou si ses filets sont abîmés, le remplacer.
52. DEPOSER LA GOUPILLE ANNULAIRE DE CARTER DE RENFORCEMENT
REMARQUE:
Il n'est pas nécessaire de déposer une goupille annulaire de carter de renforcement, à moins qu'elle ne doive être remplacée.
53. DEPOSER LA BAGUE D'ETANCHEITE ARRIERE DU MOTEUR

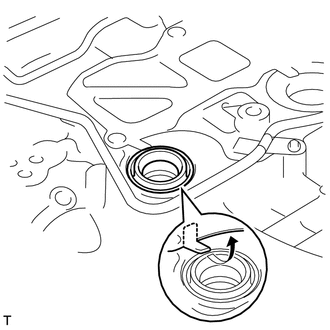

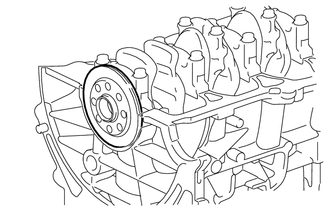

(a) Déposer la bague d'étanchéité arrière du moteur du sous-ensemble de bloc-cylindres. |
|
Depose
