DEMONTAGE
PROCEDURE
1. DEPOSER LE JOINT ENTRE CAPOT ET SUPPORT DE RADIATEUR
| (a) A l'aide d'un extracteur d'agrafes, déposer les 5 agrafes de joint entre le capot et le support de radiateur et le joint entre le capot et le support de radiateur. |
|
2. DEPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici

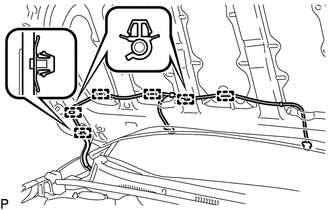

3. DEBRANCHER L'ENSEMBLE DE DURITE DE LAVE-GLACE
| (a) Libérer les 6 attaches et débrancher l'ensemble de durite de lave-glace. |
|
4. DEPOSER LE COUSSINET DE BUTEE DE CAPOT
| (a) Déposer le coussinet de butée de capot comme indiqué sur le schéma. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
5. DEPOSER L'AGRAFE DE PROTECTION DE CAPOT
| (a) Libérer les 2 griffes et déposer l'agrafe de protection de capot comme indiqué sur le schéma. |
|
