DEPOSE

PROCEDURE

1. MESURES DE PRECAUTION

Cliquer ici

2. DEPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD

Cliquer ici

3. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE

Cliquer ici

4. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

Cliquer ici

5. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT GAUCHE

Cliquer ici

6. DEPOSER LE CACHE D'OUVERTURE DE BOITE A FUSIBLES

(a) A l'aide d'un tournevis, libérer les 2 griffes et déposer le cache. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

*a Ruban adhésif de protection

(b) Déposer la vis <B>.

(c) Libérer les 8 agrafes.

(d) Débrancher chaque connecteur puis déposer le cache d'ouverture de boîte à fusibles.

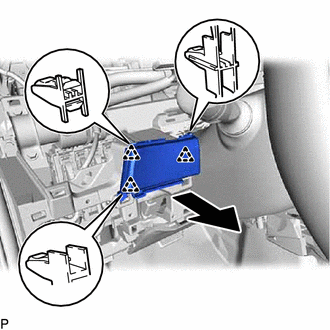

7. DEPOSER LA BASE D'ORIFICE DE CONTACTEUR N° 2

(a) Libérer les 3 agrafes et déposer la base d'orifice de contacteur n° 2, comme indiqué sur le schéma.

8. DEPOSER LA BASE D'ORIFICE DE CONTACTEUR N° 1

(a) sans système de clé intelligente:

(1) Libérer les 4 agrafes et déposer la base d'orifice de contacteur n° 1, comme indiqué sur le schéma.

(b) avec système de clé intelligente:

(1) Libérer les 4 agrafes comme indiqué sur le schéma.

(2) Débrancher le connecteur et déposer la base d'orifice de contacteur n° 1.

9. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

(a) Déposer les 2 vis <G>.

(b) Libérer la griffe et le guide puis déposer le sous-ensemble de cache inférieur de tableau de bord n° 1.

10. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DU TABLEAU DE BORD (sans airbag genoux)

(a) Libérer les 7 agrafes et déposer le sous-ensemble de panneau de finition inférieur de tableau de bord.

11. DEPOSER L'ENSEMBLE D'AIRBAG DE PARTIE INFERIEURE DE TABLEAU DE BORD N° 1 (avec airbag genoux)

Cliquer ici

12. DEPOSER LE CACHE D'OUVERTURE D'INSTALLATION STEREO AVEC SUPPORT (sans récepteur de radio)

(a) Déposer les 4 boulons <C>.

(b) Libérer les 2 guides.

(c) Débrancher le connecteur et déposer le cache d'ouverture d'installation stéréo avec support.

13. DEPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT (avec récepteur de radio)

Cliquer ici

14. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE DE NAVIGATION N° 1 (avec système de navigation)

Cliquer ici

15. DEPOSER L'ENSEMBLE DE PANNEAU DE CLIMATISATION (pour système de climatisation manuelle)

Cliquer ici

16. DEPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour système de climatisation automatique)

Cliquer ici

17. DEPOSER LE PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD

(a) Libérer les 2 agrafes et les 3 guides comme indiqué sur le schéma.

(b) Libérer l'attache.

(c) Débrancher chaque connecteur et déposer le panneau de finition central inférieur de tableau de bord.

18. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

19. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

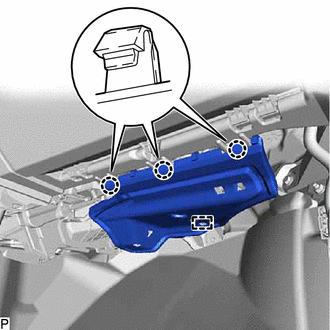

20. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (avec cache inférieur de tableau de bord)

(a) Libérer les 3 griffes et le guide puis déposer le sous-ensemble de cache inférieur de tableau de bord n° 2.

21. DEPOSER L'ENSEMBLE DE PORTE DE BOITE A GANTS

(a) Libérer la griffe et détacher le sous-ensemble de butée de porte de boîte à gants.

*1 Sous-ensemble de butée de porte de boîte à gants *a Butée

(b) Plier légèrement les butées (A) et (B) dans le sens indiqué par les flèches sur le schéma, et faire sortir l'ensemble de porte de boîte à gants jusqu'à ce que les butées soient relâchées.

(c) Ouvrir l'ensemble de porte de boîte à gants à environ 53° par rapport à sa position fermée. Tirer horizontalement dans le sens indiqué par la flèche pour libérer les 2 charnières et déposer l'ensemble de porte de boîte à gants. REMARQUE: Tirer l'ensemble de porte de boîte à gants vers le haut pour le déposer déformera les charnières. Veiller à extraire horizontalement l'ensemble de porte de boîte à gants.

*a Fermé(e) *b Ouvert d'environ 53°

22. DEPOSER LE SOUS-ENSEMBLE DE BUTEE DE PORTE DE BOITE A GANTS

(a) Libérer la griffe pour déposer le sous-ensemble de butée de porte de boîte à gants.

23. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT

(a) Libérer la griffe et les 2 guides, puis débrancher le sous-ensemble de levier de commande de verrouillage de capot.

24. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DU TABLEAU DE BORD

(a) Libérer chaque attache.

*A	pour système de climatisation automatique	-	-
*1	Capteur de température d'habitacle (Thermistance de refroidisseur)	-	-
*a	DLC3	-	-

(b) Débrancher chaque connecteur.

(c) Libérer les 2 griffes et débrancher le DLC3.

(d) pour système de climatisation automatique:

(1) Libérer les 2 griffes et débrancher le capteur de température d'habitacle (thermistance de refroidisseur).

(e) Déposer les 2 boulons <A> ou <B>, les 8 vis <D>, la vis <E> ou <F>, ainsi que le sous-ensemble inférieur de tableau de bord.

*a	Boulon <A> ou <B>	*b	Vis <D>
*c	Vis <E> ou <F>	-	-
