REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE INFERIEUR DU TABLEAU DE BORD
(a) Lors de l'installation d'un sous-ensemble inférieur de tableau de bord neuf:
(1) Immédiatement avant de reposer le sous-ensemble inférieur de tableau de bord, tordre et couper la partie comme indiqué sur le schéma.

(b) Reposer le sous-ensemble inférieur de tableau de bord avec les 2 boulons <A> ou <B>, les 8 vis <D> et la vis <E> ou <F>.
(c) pour système de climatisation automatique:
(1) Engager les 2 griffes pour brancher le capteur de température d'habitacle (thermistance de refroidisseur).
(d) Engager les 2 griffes pour brancher le DLC3.
(e) Brancher chaque connecteur.
(f) Engager chaque attache.
2. REBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
(a) Engager la griffe et les 2 guides pour brancher le sous-ensemble de levier de commande de verrouillage de capot.
3. REPOSER LE SOUS-ENSEMBLE DE BUTEE DE PORTE DE BOITE A GANTS
(a) Engager la griffe pour reposer le sous-ensemble de butée de porte de boîte à gants.
4. REPOSER L'ENSEMBLE DE PORTE DE BOITE A GANTS
(a) Avec l'ensemble de porte de boîte à gants ouvert à environ 53° par rapport à sa position fermée, engager les 2 charnières horizontalement. REMARQUE: Le fait d'engager les charnières depuis le haut déformera les charnières. Veiller à reposer horizontalement l'ensemble de porte de boîte à gants. |
|
(b) Légèrement plier les butées (A) et (B) dans le sens indiqué par la flèche sur le schéma et engager les butées pour reposer l'ensemble de porte de boîte à gants. |
|
(c) Engager la griffe pour raccorder le sous-ensemble de butée de porte de boîte à gants.
5. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (avec cache inférieur de tableau de bord)
(a) Engager le guide et les 3 griffes pour reposer le sous-ensemble de cache inférieur de tableau de bord n° 2.
6. REPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
7. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
8. REPOSER LE PANNEAU DE FINITION CENTRAL INFERIEUR DE TABLEAU DE BORD
(a) Brancher chaque connecteur.
(b) Engager l'attache.
(c) Engager les 3 guides et les 2 agrafes pour reposer le panneau de finition central inférieur de tableau de bord comme indiqué sur le schéma. |
|
9. REPOSER L'ENSEMBLE DE PANNEAU DE CLIMATISATION (pour système de climatisation manuelle)
Cliquer ici
10. REPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour système de climatisation automatique)
Cliquer ici
11. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE DE NAVIGATION N° 1 (avec système de navigation)
Cliquer ici
12. REPOSER LE CACHE D'OUVERTURE D'INSTALLATION STEREO AVEC SUPPORT (sans récepteur de radio)
(a) Brancher le connecteur.
(b) Engager les 2 guides.
(c) Reposer le cache d'ouverture de stéréo avec support à l'aide des 4 boulons <C>.
13. REPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT (avec récepteur de radio)
Cliquer ici
14. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DU TABLEAU DE BORD (sans airbag genoux)
(a) Engager les 7 agrafes pour reposer le sous-ensemble de panneau de finition inférieur de tableau de bord.
15. REPOSER L'ENSEMBLE D'AIRBAG DE PARTIE INFERIEURE DE TABLEAU DE BORD N° 1 (avec airbag genoux)
Cliquer ici
16. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
(a) Engager le guide et la griffre.
(b) Reposer le sous-ensemble de cache inférieur de tableau de bord n° 1 avec les 2 vis <G>.

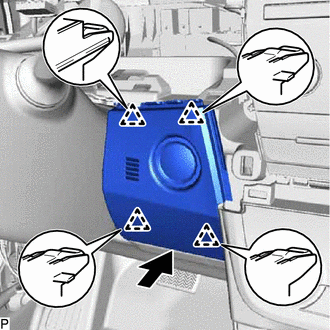

17. REPOSER LA BASE D'ORIFICE DE CONTACTEUR N° 1
(a) sans système de clé intelligente:
(1) Engager les 4 agrafes pour reposer la base d'orifice de contacteur n° 1, comme indiqué sur le schéma. |
|
(b) avec système de clé intelligente:
(1) Brancher le connecteur.
(2) Engager les 4 agrafes pour reposer la base d'orifice de contacteur n° 1, comme indiqué sur le schéma. |
|
18. REPOSER LA BASE D'ORIFICE DE CONTACTEUR N° 2
(a) Engager les 3 agrafes pour reposer la base d'orifice de contacteur n° 2, comme indiqué sur le schéma. |
|
19. REPOSER LE CACHE D'OUVERTURE DE BOITE A FUSIBLES
(a) Brancher chaque connecteur.
(b) Engager les 8 agrafes.
(c) Reposer le cache d'ouverture de boîte à fusibles avec la vis <B>.
(d) Engager les 2 griffes pour reposer le cache. |
|
20. REPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT GAUCHE
Cliquer ici
21. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
22. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
23. REPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
