DEPOSE
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT DROIT
Cliquer ici
3. DEBRANCHER LE CABLE DE TABLEAU DE BORD N° 2
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
| (c) Faire glisser le coulisseau pour relâcher le verrouillage puis débrancher le connecteur. REMARQUE: Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag. |
|
4. DEPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
5. DEPOSER L'ENSEMBLE D'AIRBAG AVANT DU PASSAGER
ATTENTION:
Lors du stockage de l'ensemble d'airbag de tableau de bord côté passager, veiller à ce que le côté déploiement de l'airbag soit vers le haut.
| (a) Déposer les 2 vis. |
|

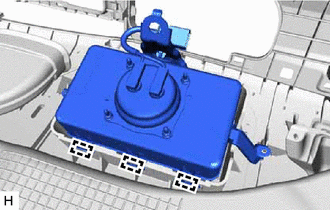

| (b) Incliner l'ensemble de tableau de bord supérieur et libérer les 3 crochets. |
|
| (c) Libérer les 3 crochets pour déposer l'ensemble d'airbag de tableau de bord côté passager de l'ensemble de tableau de bord supérieur. |
|
6. DEPOSER LE CABLE DE TABLEAU DE BORD N° 2
| (a) Libérer l'attache. |
|
(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 verrouillages de connecteur d'airbag.
(c) Débrancher les 2 connecteurs d'airbag pour déposer le câble de tableau de bord n° 2 de l'ensemble d'airbag de tableau de bord côté passager avant.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
