DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
- Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
- Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
- fabrication TMMC:
Si l'ensemble d'airbag de siège avant s'est déployé, remplacer l'ensemble d'airbag de siège avant, le sous-ensemble d'armature de dossier de siège avant, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé par les pièces nécessaires en fonction des dommages causés par la collision.
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
- pour fabrication TMMMS:
Si l'ensemble d'airbag latéral de siège avant s'est déployé, remplacer l'ensemble d'airbag de siège avant, l'ensemble de ressort de dossier de siège avant de type séparé, la housse de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé à l'aide des éléments nécessaires en fonction de l'ampleur des dommages causés par une collision.
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure décrite ci-dessous se rapporte au côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT
pour sièges à réglage manuel fabrication TMMC: Cliquer ici
pour sièges à réglage électrique fabrication TMMC: Cliquer ici
pour siège à réglage manuel de fabrication TMMMS: Cliquer ici
pour siège à réglage électrique de fabrication TMMMS: Cliquer ici
2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
pour sièges à réglage manuel fabrication TMMC: Cliquer ici
pour sièges à réglage électrique fabrication TMMC: Cliquer ici
pour siège à réglage manuel de fabrication TMMMS: Cliquer ici
pour siège à réglage électrique de fabrication TMMMS: Cliquer ici
3. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON
pour sièges à réglage manuel fabrication TMMC: Cliquer ici
pour siège à réglage manuel de fabrication TMMMS: Cliquer ici
4. DEPOSER LA POIGNEE DE REGLAGE EN HAUTEUR (avec dispositif de réglage en hauteur)
pour sièges à réglage manuel fabrication TMMC: Cliquer ici
pour siège à réglage manuel de fabrication TMMMS: Cliquer ici
5. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT N° 1 (pour siège à réglage électrique de fabrication TMMMS)
Cliquer ici
6. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
pour sièges à réglage manuel fabrication TMMC: Cliquer ici
pour sièges à réglage électrique fabrication TMMC: Cliquer ici
pour siège à réglage manuel de fabrication TMMMS: Cliquer ici
pour siège à réglage électrique de fabrication TMMMS: Cliquer ici
7. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
pour sièges à réglage manuel fabrication TMMC: Cliquer ici
pour sièges à réglage électrique fabrication TMMC: Cliquer ici
pour siège à réglage manuel de fabrication TMMMS, côté conducteur: Cliquer ici
pour siège à réglage manuel de fabrication TMMMS, côté passager avant: Cliquer ici
pour siège à réglage électrique de fabrication TMMMS: Cliquer ici
8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
pour siège à réglage manuel de fabrication TMMMS: Cliquer ici
pour siège à réglage électrique de fabrication TMMMS: Cliquer ici
9. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
pour siège à réglage manuel de fabrication TMMMS: Cliquer ici
pour siège à réglage électrique de fabrication TMMMS: Cliquer ici
10. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
pour sièges à réglage manuel fabrication TMMC: Cliquer ici
pour sièges à réglage électrique fabrication TMMC: Cliquer ici
pour siège à réglage manuel de fabrication TMMMS: Cliquer ici
pour siège à réglage électrique de fabrication TMMMS: Cliquer ici
11. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT (fabrication TMMC)
ATTENTION:
Lors du stockage de l'ensemble d'airbag de siège avant, veiller à ce que le côté déploiement soit orienté vers le haut.

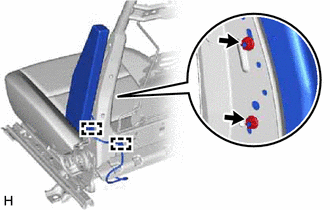

(a) Libérer les 2 attaches. | |
(b) Déposer les 2 écrous et l'ensemble d'airbag de siège avant.
ATTENTION:
- Les écrous ne peuvent pas être réutilisés.
- S'assurer que le sous-ensemble d'armature de dossier de siège avant n'est pas déformé. Si tel est le cas, le remplacer par un élément neuf.
12. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT (pour fabrication TMMMS)
ATTENTION:
Lors du stockage de l'ensemble d'airbag de siège avant, veiller à ce que le côté déploiement soit orienté vers le haut.
(a) Libérer les 2 attaches. | |
(b) Déposer les 2 écrous et l'ensemble d'airbag de siège avant.
ATTENTION:
- Les écrous ne peuvent pas être réutilisés.
- S'assurer que l'ensemble de ressort de dossier de siège avant de type séparé n'est pas déformé. Si tel est le cas, le remplacer par un élément neuf.
