DEPOSE
PROCEDURE
1. DEPOSER LE SABOT DE PROTECTION GAUCHE DU MOTEUR
Cliquer ici
2. DETACHER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES
| (a) Déposer l'agrafe et l'écrou, puis détacher l'ensemble de câble de commande de boîte de vitesses du support de câble de commande de boîte de vitesses n° 1 et du levier d'axe de commande. |
|
3. DEPOSER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT
(a) Débrancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort.

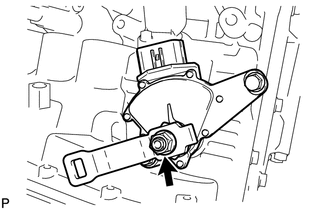

| (b) Déposer l'écrou, la rondelle et le levier d'axe de commande de l'axe de levier de soupape manuelle. |
|
| (c) Dégager la plaque de verrouillage en faisant levier et déposer le contre-écrou et la plaque de verrouillage de l'ensemble de contacteur de position de stationnement/point mort. |
|
| (d) Déposer les 2 boulons et l'ensemble de contacteur de position de stationnement/point mort du carter de boîte-pont. |
|
