DEPOSE
PROCEDURE
1. MESURES DE PRECAUTION
Cliquer ici
2. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
3. DEPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE VOLANT
Cliquer ici
5. DEPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION
| (a) Déposer les 2 vis. |
|
| (b) Libérer les 5 griffes et déposer le cache inférieur de colonne de direction. |
|
6. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

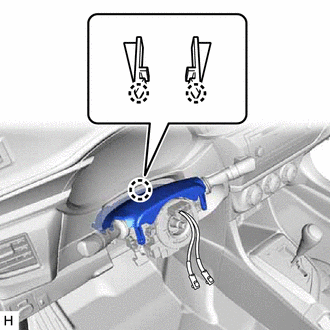

| (a) Libérer les 2 griffes et déposer le cache supérieur de colonne de direction. |
|
7. DEPOSER L'ENSEMBLE DE CONTACTEUR DES CLIGNOTANTS AVEC SOUS-ENSEMBLE DE CABLE EN SPIRALE
REMARQUE:
- Ne pas remplacer le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.
- Ne pas permuter le sous-ensemble de câble en spirale avec capteur sans verrouiller l'ensemble de volant avec la batterie branchée et le contacteur d'allumage en position ON.
- Veiller à ce que l'ensemble de volant de direction soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.
(a) Débrancher chaque connecteur de l'ensemble de contacteur des clignotants et le sous-ensemble de câble en spirale.
| (b) A l'aide d'une pince, étirer l'attache. |
|
(c) Tout en maintenant l'attache étirée, soulever la griffe en utilisant un tournevis pour la libérer, puis déposer l'ensemble de contacteur des clignotants avec le sous-ensemble de câble en spirale de l'ensemble de colonne de direction.
8. DEPOSER LA FEUILLE D'ISOLATION ACOUSTIQUE DE CACHE D'ORIFICE DE COLONNE
(a) Retourner la moquette.
| (b) Déposer les 2 agrafes et la feuille d'isolation acoustique de cache d'orifice de colonne. |
|
9. DETACHER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION N° 2
| (a) Tracer des repères d'alignement sur l'ensemble d'arbre intermédiaire de direction n° 2 et sur l'ensemble d'arbre intermédiaire de direction. |
|
(b) Déposer le boulon.
(c) Détacher l'ensemble d'arbre intermédiaire de direction n° 2 de l'ensemble d'arbre intermédiaire de direction.
10. DEPOSER L'ENSEMBLE DE SUPPORT DE PEDALE DE FREIN
Cliquer ici
11. DEPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
12. DEPOSER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION N° 2
| (a) Déposer le boulon et faire glisser l'ensemble d'arbre intermédiaire de direction n° 2. REMARQUE: Ne pas déposer l'ensemble d'arbre intermédiaire de direction n° 2 de l'ensemble de colonne de direction. |
|
(b) Placer des repères d'alignement sur l'ensemble d'arbre intermédiaire de direction n° 2 et l'ensemble de colonne de direction.
(c) Déposer l'ensemble d'arbre intermédiaire de direction n° 2 de l'ensemble de colonne de direction.
13. DEPOSER L'ENSEMBLE DE COLONNE DE DIRECTION
| (a) Débrancher les 2 connecteurs. |
|
(b) Libérer l'attache.
(c) Débrancher chaque connecteur et libérer chaque attache de faisceau de câbles de l'ensemble de colonne de direction.
| (d) Déposer le boulon, les 2 écrous et l'ensemble de colonne de direction. |
|
