DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES GAUCHE
Cliquer ici
2. DEPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES DROIT
Cliquer ici
3. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
4. DEPOSER L'ENSEMBLE DE FEU ARRIERE
| (a) Débrancher le connecteur. |
|

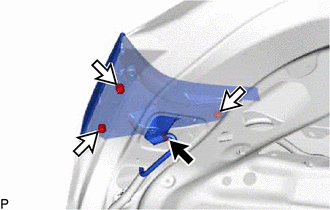

(b) Déposer les 3 écrous et l'ensemble de feu arrière.
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE 1. VERIFIER L'ENSEMBLE DE FEU ARRIERE DROIT (a) Débrancher le connecteur de l'ensemble de feu arrière droit L31. *a ...
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER L'AMPOULE DE FEU DE RECUL (a) Tourner la douille de feu de recul avec l'ampoule de feu de recul comme indiqué sur le schéma afin de déposer l'ensemble. ...
D'autres materiaux:
Contacteur De Rappel De Niveau De Liquide De Lave-glace
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 DOUBLURE D'AILE AVANT DROITE
*2 REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
*3 ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU
*4 AGRAFE DE MAINTIEN DE GOUPILLE
*5 OEILLET
- - ...
L'image provenant de la caméra de moniteur de rétrovision n'est pas normale
DESCRIPTION Le signal vidéo
de l'ensemble de caméra de télévision est transmis à l'ensemble de
récepteur de radio et d'affichage*1 ou au sous-ensemble de récepteur de
navigation*2.
*1: sans système de navigation
*2: avec système de navigation
SCHEMA DE CABLAGE
PROCEDURE ...
Oscillateur De Cle Electronique (pour Plancher Central)
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2
- - DeposeDEPOSE PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE avec appuie-tête non amovible:
Cliquer ici avec appuie-tête amovible:
Cliquer ici 2. DEP ...
