DEPOSE
PROCEDURE
1. DEPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES GAUCHE
Cliquer ici
2. DEPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE SPOILER ARRIERE
CONSEIL:
Lors de la dépose du sous-ensemble de spoiler arrière, chauffer la carrosserie du véhicule et le sous-ensemble de spoiler arrière à l'aide d'une lampe chauffante.
Température de chauffage:
|
Elément | Température |
|---|---|
|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
|
Spoiler arrière | 20 à 30°C (68 à 86°F) |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule ou le sous-ensemble de spoiler arrière.
(a) Placer du ruban adhésif de protection autour du sous-ensemble de spoiler arrière.
 |
Ruban adhésif de protection |
| (b) Déposer les 4 écrous. |
|

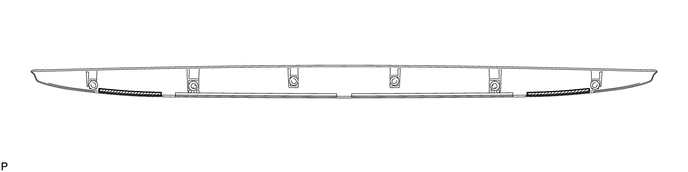

(c) Introduire une corde de piano entre la carrosserie du véhicule et le sous-ensemble de spoiler arrière.
|
*1 | Adhésif du spoiler arrière supérieur n° 1 |
*2 | Protection gauche du spoiler arrière |
|
*3 | Protection droite du spoiler arrière |
*4 | Agrafe |
|
*5 | Goujon fileté |
- | - |
|
*a | Bloc de bois |
*b | Corde de piano |
(d) Attacher des objets pouvant servir de poignée (des blocs de bois, par exemple) aux deux extrémités de la corde.
(e) Tirer la corde de piano et enlever la protection de spoiler arrière gauche et la protection de spoiler arrière droit et l'adhésif de spoiler supérieur arrière n° 1 qui maintient le sous-ensemble de spoiler arrière sur la caisse du véhicule.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(f) Libérer les 2 agrafes et déposer le sous-ensemble de spoiler arrière.
(g) Déposer les 2 agrafes du spoiler arrière.
(h) Lors du remplacement du spoiler arrière par un élément neuf:
(1) Déposer les 4 goujons filetés du spoiler arrière.
5. DEPOSER L'ADHESIF DE SPOILER SUPERIEUR ARRIERE N° 1
(a) Déposer l'adhésif de spoiler supérieur arrière n° 1.

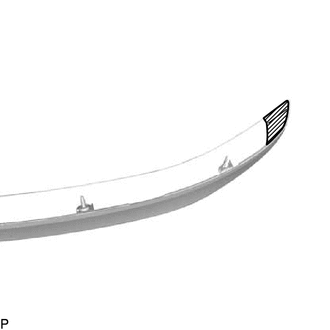

6. DEPOSER LA PROTECTION DE SPOILER ARRIERE GAUCHE
| (a) Déposer la protection de spoiler arrière gauche. |
|
7. DEPOSER LA PROTECTION DE SPOILER ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
8. DEPOSER LA PROTECTION DE SPOILER ARRIERE N° 3
(a) Déposer les 2 protections de spoiler arrière n° 3.
9. DEPOSER LA PROTECTION DE SPOILER ARRIERE N° 2
(a) Déposer les 2 protections de spoiler arrière n° 2.
10. DEPOSER LA PROTECTION DE SPOILER ARRIERE N° 1
(a) Déposer les 2 protections de spoiler arrière n° 1.
