DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER LE CACHE DE POIGNEE DE MAINTIEN DE PORTE
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
4. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
5. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
7. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR

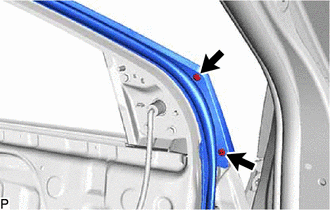

| (a) Déposer les 2 agrafes. |
|

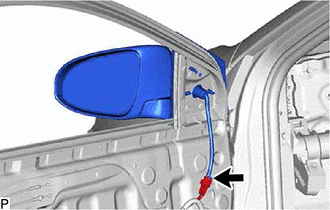

| (b) Débrancher le connecteur. |
|

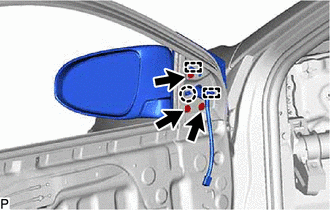

| (c) Déposer les 3 vis. |
|
(d) Libérer la griffe et les 2 guides, puis déposer l'ensemble de rétroviseur extérieur.
