DEPOSE
PROCEDURE
1. DEPOSER LE CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE VENTILATEUR LATERAL D'AUVENT GAUCHE
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE VENTILATEUR LATERAL D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
6. DEPOSER LA PROTECTION DE PANNEAU LATERAL AVANT GAUCHE N° 2
(a) Libérer les 3 guides et enlever le ruban adhésif double face afin de déposer la protection de panneau latéral avant gauche n° 2.
Ruban adhésif double face |
7. DEPOSER LA PROTECTION DE PANNEAU LATERAL AVANT DROITE N° 2
CONSEIL:
Procéder de la même manière que pour le côté gauche.
8. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
9. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR
Cliquer ici
10. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
11. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PARE-BRISE
(a) Appliquer du ruban adhésif de protection sur la zone autour de la position de pose du sous-ensemble de vitre de pare-brise sur la carrosserie du véhicule afin d'éviter de la rayer.
Ruban adhésif de protection |
(b) A l'aide d'un couteau, couper la moulure extérieure de pare-brise comme indiqué sur le schéma. |
|
(c) Tracer des repères d'alignement sur le sous-ensemble de vitre de pare-brise et la carrosserie du véhicule, aux endroits indiqués sur le schéma. CONSEIL: Il n'est pas nécessaire de tracer des repères d'alignement si le sous-ensemble de vitre de pare-brise ne va pas être réutilisé. |
|
(d) De l'intérieur, introduire une corde de piano entre la carrosserie du véhicule et le sous-ensemble de vitre de pare-brise. |
|
(e) Attacher les deux extrémités de la corde à des blocs de bois ou à des objets similaires pouvant servir de poignées.
(f) Découper le ruban adhésif en faisant passer la corde de piano autour du sous-ensemble de vitre de pare-brise.
REMARQUE:
- Lors de la dépose du sous-ensemble de vitre de pare-brise, veiller à ne pas endommager la peinture ou les garnitures intérieures et extérieures.
- Pour ne pas rayer le rembourrage de sécurité lors de la dépose de l'ensemble de pare-brise, placer une feuille de plastique entre la corde de piano et le rembourrage de sécurité.

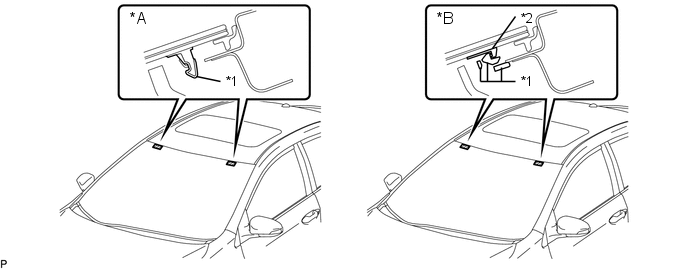

(g) Débrancher les butées de vitre de pare-brise.

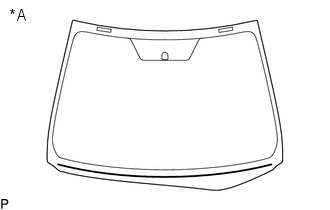

*A | à 1 pièce(s) |
*B | à 2 pièce(s) |
*1 | Butée de pare-brise n° 1 |
*2 | Butée de pare-brise n° 2 |
REMARQUE:
- Les butées de vitre de pare-brise n° 1 et les butées de vitre de pare-brise n° 2 sont posées sur le sous-ensemble de vitre de pare-brise comme indiqué sur le schéma. Veiller à ne pas endommager le sous-ensemble de vitre de pare-brise lors de la découpe du ruban adhésif.
- Afin d'éviter que le sous-ensemble de vitre de pare-brise ne tombe pendant cette opération, veiller à le maintenir à l'aide de ventouses.
CONSEIL:
En fonction du véhicule, des butées de type à 1 ou 2 pièce(s) peuvent être présentes.
(h) A l'aide de ventouses, déposer le sous-ensemble de vitre de pare-brise.
REMARQUE:
- Veiller à ne pas laisser tomber le sous-ensemble de vitre de pare-brise.
- Laisser le plus de ruban adhésif possible sur la carrosserie du véhicule lors de la dépose du sous-ensemble de vitre de pare-brise.
12. DEPOSER LE JOINT ADHESIF DE VITRE
(a) En cas de réutilisation de la vitre de pare-brise:
(1) A l'aide d'un grattoir, déposer le joint adhésif de vitre de pare-brise. REMARQUE:
|
|
13. DEPOSER LA MOULURE EXTERIEURE DE PARE-BRISE
(a) En cas de réutilisation de la vitre de pare-brise:
(1) A l'aide d'un grattoir, déposer la moulure extérieure de pare-brise. REMARQUE:
|
|
14. DEPOSER LA BUTEE DE PARE-BRISE N° 1 (butée à 1 pièce(s))
(a) En cas de réutilisation de la vitre de pare-brise:
(1) A l'aide d'un grattoir, déposer les 2 butées de vitre de pare-brise n° 1. REMARQUE:
|
|
15. DEPOSER LA BUTEE DE PARE-BRISE N° 2 (butée à 2 pièce(s))
(a) En cas de réutilisation de la vitre de pare-brise:
(1) A l'aide d'un grattoir, déposer les 2 butées de vitre de pare-brise n° 2. REMARQUE:
|
|
16. DEPOSER LA BUTEE DE PARE-BRISE N° 1 (butée à 2 pièce(s))
(a) Déposer les 2 butées de vitre de pare-brise n° 1. REMARQUE: Veiller à remplacer les butées de pare-brise n° 1 par des éléments neufs. |
|
17. NETTOYER LA VITRE DE PARE-BRISE
(a) En cas de réutilisation de la vitre de pare-brise:
(1) A l'aide d'un grattoir, éliminer tout résidu de joint adhésif et de produit adhésif restant de la vitre de pare-brise. REMARQUE: Veiller à ne pas endommager la vitre de pare-brise. |
|
(2) Nettoyer les bords extérieurs de la vitre de pare-brise à l'aide d'un solvant sans résidus.
REMARQUE:
- Ne pas toucher la vitre du pare-brise après l'avoir nettoyée.
- Même s'il s'agit d'un pare-brise neuf, nettoyer la vitre à l'aide d'un solvant sans résidus.
18. NETTOYER LA CARROSSERIE DU VEHICULE
(a) Nettoyer et corriger les surfaces de contact de la carrosserie du véhicule.
*a | Carrosserie du véhicule |
Produit adhésif |
Dimension standard:
Zone | Mesure |
---|---|
a | 1,0 mm (0,0394 po) minimum |
(1) Sur les surfaces de contact de la carrosserie du véhicule, utiliser un couteau pour enlever l'excédent de produit adhésif, comme indiqué sur le schéma.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
CONSEIL:
Laisser le plus de produit adhésif possible sur la carrosserie du véhicule.
(2) Nettoyer les surfaces de contact de la carrosserie du véhicule avec un morceau de tissu imbibé de solvant sans résidu.
CONSEIL:
Nettoyer la carrosserie du véhicule même si tout le ruban adhésif a été éliminé.
