DESCRIPTION
L'ensemble d'ECU de commande de générateur et l'ensemble de générateur détectent des erreurs de réception respectivement. L'erreur de réception de l'ensemble de générateur détectée par l'ensemble de générateur est envoyée à l'ensemble d'ECU de commande de générateur via la communication LIN. En cas d'erreur au niveau de l'ensemble d'ECU de commande de générateur ou de l'ensemble de générateur, l'ensemble d'ECU de commande de générateur considère qu'il y a une erreur de communication LIN et enregistre ce DTC.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire |
|---|---|---|---|---|---|
| P161A |
Erreur de communication LIN avec l'alternateur |
Une erreur de réception au niveau de l'ensemble d'ECU de commande de générateur ou de l'ensemble de générateur perdure pendant environ 17 minutes minimum alors que le contacteur d'allumage est en position ON (logique de détection à 1 cycle(s)) |
| S'active |
DTC enregistré |

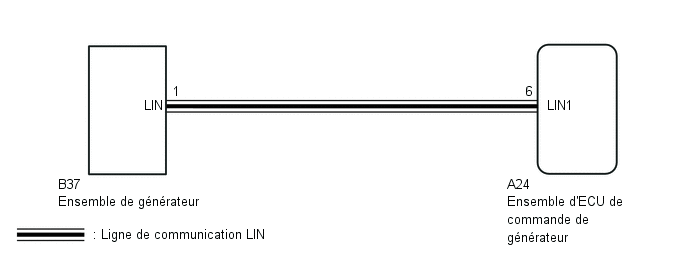

SCHEMA DE CABLAGE
PROCEDURE
|
1. | VERIFIER LE SYSTEME DE CHARGE |
(a) Vérifier le système de charge.
Cliquer ici
| INCORRECT |  | REPARER OU REMPLACER LE SYSTEME DE CHARGE |
|
|
2. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU DE COMMANDE DE GENERATEUR - ENSEMBLE DE GENERATEUR) |
(a) Débrancher le connecteur A24 de l'ensemble d'ECU de commande de générateur.
(b) Débrancher le connecteur B37 de l'ensemble de générateur.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard (rechercher une éventuelle coupure):
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
A24-6 (LIN1) - B37-1 (LIN) |
En permanence | En dessous de 1 Ω |
Résistance standard (rechercher un court-circuit):
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
A24-6 (LIN1) ou B37-1 (LIN) - Masse de carrosserie |
Contacteur d'allumage en position OFF (alors que la communication LIN est à l'arrêt) |
10 kΩ minimum |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
3. | VERIFIER L'ENSEMBLE DE GENERATEUR |
(a) Vérifier l'ensemble de générateur.
Cliquer ici
| OK | | REMPLACER L'ENSEMBLE D'ECU DE COMMANDE DE GENERATEUR |
| INCORRECT | | REMPLACER L'ENSEMBLE DE GENERATEUR |
