Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | REMBOURRAGE DE MOULURE DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | PROTECTION DE MOULURE DE PORTE DE COMPARTIMENT A BAGAGES |
|
*3 | RUBAN ADHESIF DE MOULURE N° 1 |
*4 | AGRAFE |
|
� | Pièce non réutilisable |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LA PROTECTION DE MOULURE DE PORTE DE COMPARTIMENT A BAGAGES

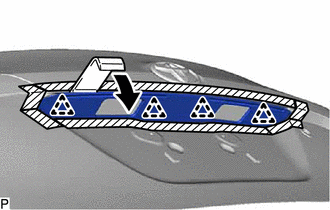

(a) Placer du ruban adhésif de protection autour de la protection de moulure de porte de compartiment à bagages.
|
Ruban adhésif de protection |
(b) A l'aide d'un extracteur de moulure, libérer les 4 agrafes pour déposer la protection de moulure de porte de compartiment à bagages.
(c) Déposer les 4 agrafes de la protection de moulure de porte de compartiment à bagages.
2. DEPOSER LE RUBAN ADHESIF DE MOULURE N° 1
(a) Enlever le ruban adhésif de la moulure n° 1.
3. DEPOSER LE REMBOURRAGE DE MOULURE DE PORTE DE COMPARTIMENT A BAGAGES
CONSEIL:
Utiliser la même procédure pour le côté gauche et pour le côté droit.
| (a) Déposer le rembourrage de moulure de porte de compartiment à bagages. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE REMBOURRAGE DE MOULURE DE PORTE DE COMPARTIMENT A BAGAGES
CONSEIL:
Utiliser la même procédure pour le côté gauche et pour le côté droit.
(a) Nettoyer la protection de moulure de porte de compartiment à bagages.
(1) Déposer le ruban adhésif double face de la protection de moulure de porte de compartiment à bagages.
(2) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Poser un rembourrage de moulure de porte de compartiment à bagages neuf.
(1) Déposer la feuille de protection d'un rembourrage de moulure de porte de compartiment à bagages neuf.
CONSEIL:
- Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.
- Reposer le rembourrage de moulure de porte de compartiment à bagages neuf.
2. REPOSER LE RUBAN ADHESIF DE MOULURE N° 1
(a) Nettoyer la protection de moulure de porte de compartiment à bagages.
(1) Déposer le ruban adhésif double face de la protection de moulure de porte de compartiment à bagages.
(2) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Poser un nouveau ruban adhésif de moulure n° 1.
(1) Déposer la feuille de protection du ruban adhésif de moulure n° 1 neuf.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.
(2) Reposer le ruban adhésif de moulure n° 1 neuf, comme indiqué sur le schéma.
|
*a | Repère |
- | - |
|
Mesure | Mesure |
|---|---|
|
A | 5,0 mm (0,197 po) |
3. REPOSER LA PROTECTION DE MOULURE DE PORTE DE COMPARTIMENT A BAGAGES
(a) Reposer 4 agrafes neuves sur la protection de moulure de porte de compartiment à bagages.
(b) Engager les 4 agrafes pour reposer la protection de moulure de porte de compartiment à bagages.
