DESCRIPTION
Le signal vidéo de l'ensemble de caméra de télévision est transmis à l'ensemble de récepteur de radio et d'affichage*1 ou au sous-ensemble de récepteur de navigation*2.
- *1: sans système de navigation
- *2: avec système de navigation

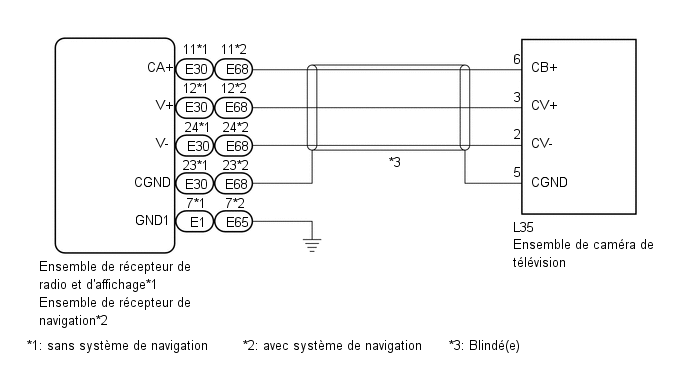

SCHEMA DE CABLAGE

PROCEDURE
1. |
CONFIRMER LE MODELE |
(a) Sélectionner le modèle à vérifier.
Résultat:
Résultat | Passer au point |
---|---|
sans système de navigation |
A |
avec système de navigation |
B |
B |
![]() | PASSER AU POINT 5 |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO ET DE SYSTEME D'AFFICHAGE - ENSEMBLE DE CAMERA DE TELEVISION) |
Cliquer ici
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
Cliquer ici
INCORRECT | ![]() | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
|
4. |
VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION |
Cliquer ici
OK | ![]() | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | ![]() | REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION |
5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE NAVIGATION - ENSEMBLE DE CAMERA DE TELEVISION) |
Cliquer ici
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
6. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |
Cliquer ici
INCORRECT | ![]() | REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |
|
7. |
VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION |
Cliquer ici
OK | ![]() | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | ![]() | REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION |
