PROCEDURE
|
1. | VERIFIER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |
(a) Vérifier la fonction de recherche automatique des stations radio.
(1) Vérifier la fonction de recherche automatique des stations radio en l'activant.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
La fonction de recherche automatique des stations ne s'arrête pas. |
A |
| La fonction de recherche automatique des stations s'arrête sur une station. |
B |
| B |
 | REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |
|
| 2. |
VERIFIER LES ACCESSOIRES |
(a) Vérifier si des pièces constitutives en option susceptibles d'affaiblir la capacité de réception, tels qu'un film pare-soleil ou une antenne de téléphone, ont été posées.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Certains accessoires ne sont pas installés. |
A |
| Certains accessoires ont été posés. |
B |
REMARQUE:
Ne pas déposer les accessoires sans autorisation écrite du client.
| B |
| DEPOSER LES ACCESSOIRES ET VERIFIER A NOUVEAU (CF. REMARQUE CI-DESSUS) |
|
| 3. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |

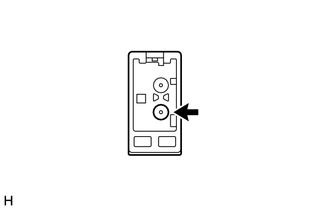

| (a) Préparation à la vérification (1) Débrancher le connecteur d'antenne de l'ensemble de récepteur de navigation. |
|
(b) Vérifier s'il y a des parasites
(1) Mettre le contacteur d'allumage en position ACC avec le connecteur de l'ensemble de récepteur de navigation branché.
(2) Allumer la radio et sélectionner le mode AM.
(3) A l'aide d'un tournevis, d'un fil fin ou d'un autre objet métallique, toucher la prise d'antenne d'ensemble de récepteur de navigation et s'assurer que les haut-parleurs émettent du bruit.
OK:
Les haut-parleurs émettent des parasites.
| INCORRECT | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |
|
| 4. |
VERIFIER LE FIL D'ANTENNE DE VITRE |

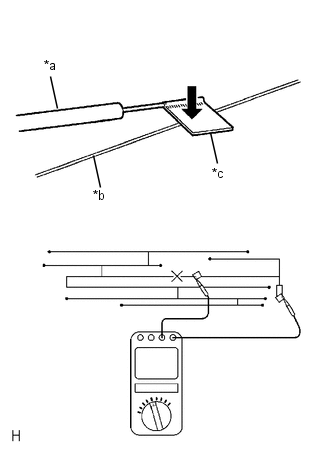

| (a) Vérifier la continuité du câble d'antenne de vitre. REMARQUE: Nettoyer la vitre en l'essuyant dans le sens du fil avec un chiffon doux et sec. Veiller à ne pas endommager le fil. Ne pas utiliser de détergents ou de produits de nettoyage pour vitres contenant des substances abrasives. Avant de mesurer la résistance, entourer l'extrémité de chaque sonde d'une feuille d'étain et la presser contre le câble avec le doigt, comme indiqué sur le schéma. CONSEIL: Vérifier la continuité au centre de chaque fil d'antenne comme indiqué sur le schéma. OK: Il y a continuité dans le câble d'antenne de vitre. |
|
| INCORRECT | | REPARER LE CABLE D'ANTENNE DE VITRE |
|
| 5. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |

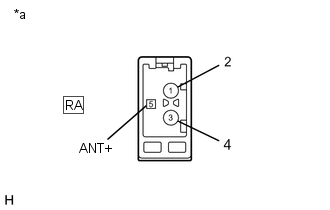

(a) Débrancher le connecteur RA de l'ensemble de récepteur de navigation.
| (b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
| INCORRECT | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |
|
| 6. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour côté du tableau de bord) |
(a) Remplacer le sous-ensemble de câble d'antenne (pour côté tableau de bord) et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | | FONCTIONNEMENT NORMAL |
|
| 7. |
REMPLACER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1 |
(a) Remplacer l'ensemble d'antenne d'amplificateur n° 1 et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | | FONCTIONNEMENT NORMAL |
| INCORRECT | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |
