PROCEDURE
|
1. | VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT) |

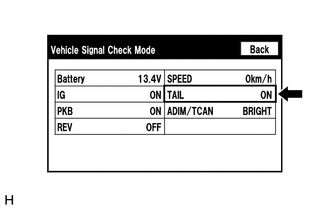

| (a) Sélectionner l'écran "Vehicle Signal Check Mode". Se reporter à la Vérification de signal du véhicule dans la Vérification du fonctionnement. Cliquer ici |
|
(b) S'assurer que l'affichage oscille entre "ON" et "OFF" selon la position du contacteur de commande d'éclairage.
OK:
|
Contacteur de commande d'éclairage |
Affichage |
|---|---|
| TAIL ou HEAD |
ON |
| OFF |
OFF |
CONSEIL:
Cet écran est actualisé à chaque seconde. Par conséquent, il est normal que l'affichage soit décalé par rapport au changement de position réel du contacteur.
| OK |  | REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |
| INCORRECT | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
