PIECES CONSTITUTIVES
SCHEMA
|
*A | avec système de refroidissement |
- | - |
|
*1 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
*2 | DURITE D'ENTREE D'EAU DE CHAUFFAGE |
|
*3 | DURITE DE SORTIE D'EAU DE CHAUFFAGE |
*4 | SOUS-ENSEMBLE DE TUYAU D'ASPIRATION B |
|
*5 | JOINT TORIQUE |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
� | Pièce non réutilisable |
|
Huile pour compresseur ND-OIL 8 ou produit équivalent |
- | - |
SCHEMA
|
*1 | ENSEMBLE D'ECU DE DIRECTION ASSISTEE |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*A | pour système de climatisation automatique |
*B | avec système de clé intelligente |
|
*1 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*2 | THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMP. D'HABITACLE) |
|
*3 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR AVEC ECU DE CARROSSERIE PRINCIPALE |
- | - |
SCHEMA
|
*A | pour régions froides |
- | - |
|
*1 | TABLEAU DE BORD DE CENTRE DE RENFORT DE L'AUVENT |
*2 | ENSEMBLE DE BUSE DE DEGIVREUR |
|
*3 | CABLE DE TABLEAU DE BORD |
*4 | CONDUITE D'AIR ARRIERE N° 1 |
|
*5 | ENSEMBLE DE MOQUETTE AVANT |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*A | sans airbag genoux |
*B | avec airbag genoux |
|
*1 | ENSEMBLE DE BLOC DE CLIMATISATION |
*2 | ENSEMBLE DE RENFORT DE TABLEAU DE BORD |
|
*3 | SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 1 |
*4 | SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 2 |
|
*5 | BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE) |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*A | pour système de climatisation manuelle |
*B | sauf régions froides |
|
*1 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*2 | ENSEMBLE DE RADIATEUR DE CLIMATISATION |
|
*3 | SUPPORT DE FIXATION GAUCHE DE CONSOLE |
*4 | SUPPORT DE FIXATION DROIT DE CONSOLE |
|
*5 | DURITE DE VIDANGE DE REFROIDISSEUR |
*6 | COUVERCLE DE CHAUFFAGE |
|
*7 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1 |
*8 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 2 |
SCHEMA
|
*A | pour système de climatisation automatique |
*B | sauf régions froides |
|
*1 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*2 | ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION |
|
*3 | ENSEMBLE DE RADIATEUR DE CLIMATISATION |
*4 | ASPIRATEUR |
|
*5 | SUPPORT DE FIXATION GAUCHE DE CONSOLE |
*6 | SUPPORT DE FIXATION DROIT DE CONSOLE |
|
*7 | DURITE DE VIDANGE DE REFROIDISSEUR |
*8 | COUVERCLE DE CHAUFFAGE |
|
*9 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1 |
*10 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 2 |
SCHEMA
|
*A | pour système de climatisation manuelle |
*B | pour régions froides |
|
*C | avec système de refroidissement |
- | - |
|
*1 | SOUS-ENSEMBLE DE CABLE DE COMMANDE DE VOLET DE MELANGE D'AIR |
*2 | DETENDEUR DE REFROIDISSEUR |
|
*3 | SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
*4 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
|
*5 | THERMISTANCE DE REFROIDISSEUR N° 1 |
*6 | SOUS-ENSEMBLE DE CABLE DE COMMANDE DE CHAUFFAGE N° 2 |
|
*7 | ENSEMBLE DE CHAUFFAGE RAPIDE |
*8 | CARTER SUPERIEUR DE CHAUFFAGE |
|
*9 | ATTACHE |
*10 | JOINT TORIQUE |
|
*11 | CARTER INFERIEUR DE CHAUFFAGE |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
� | Pièce non réutilisable |
|
Huile pour compresseur ND-OIL 8 ou produit équivalent |
- | - |

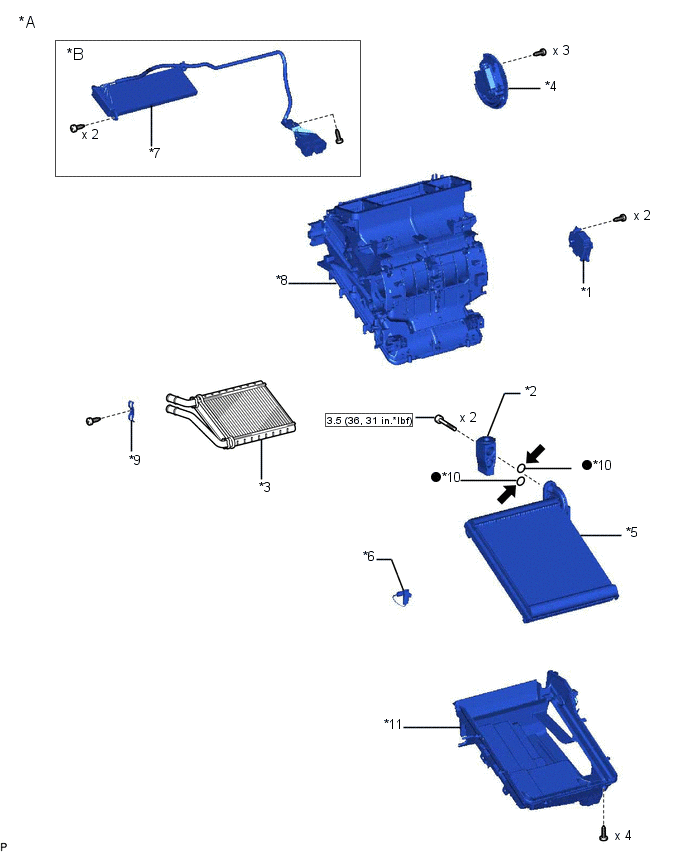

SCHEMA
|
*A | pour système de climatisation automatique |
*B | pour régions froides |
|
*1 | SOUS-ENSEMBLE DE SERVO DE VOLET DE MELANGE D'AIR |
*2 | DETENDEUR DE REFROIDISSEUR |
|
*3 | SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
*4 | SOUS-ENSEMBLE DE SERVO DE VOLET DE MODE |
|
*5 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
*6 | THERMISTANCE DE REFROIDISSEUR N° 1 |
|
*7 | ENSEMBLE DE CHAUFFAGE RAPIDE |
*8 | CARTER SUPERIEUR DE CHAUFFAGE |
|
*9 | ATTACHE |
*10 | JOINT TORIQUE |
|
*11 | CARTER INFERIEUR DE CHAUFFAGE |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
� | Pièce non réutilisable |
|
Huile pour compresseur ND-OIL 8 ou produit équivalent |
- | - |
Depose
DEPOSE PROCEDURE 1. MESURES DE PRECAUTION (pour système de climatisation automatique) REMARQUE: Veiller à sélectionner le mode FACE avant de débrancher le câble de la borne négative (-) de la ...
