PIECES CONSTITUTIVES

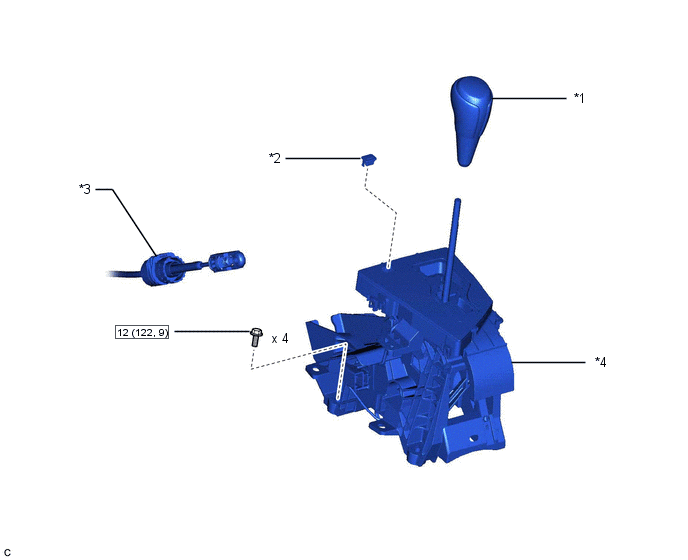

SCHEMA
|
*1 | SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE |
*2 | CACHE DE BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE |
|
*3 | ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES |
*4 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
