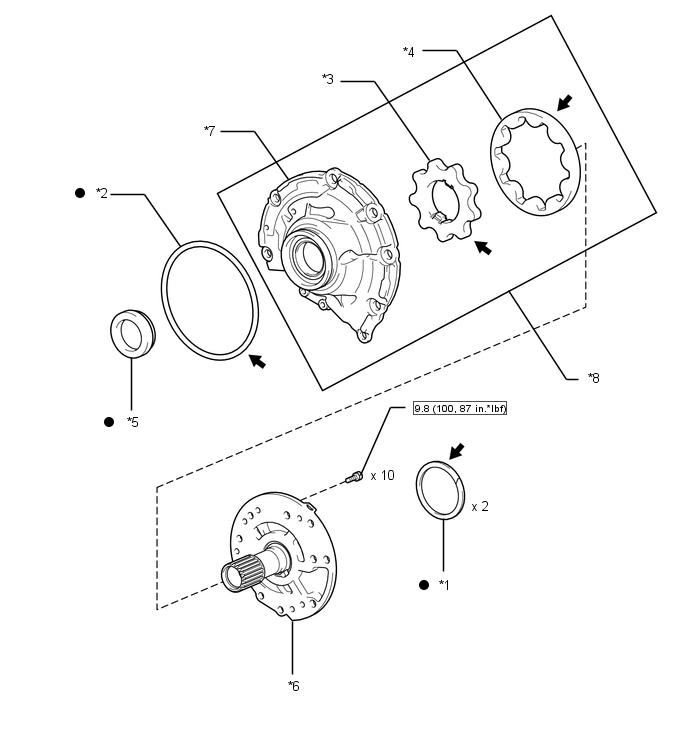

PIECES CONSTITUTIVES
SCHEMA
|
*1 | BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE |
*2 | JOINT TORIQUE DE CORPS DE POMPE A HUILE AVANT |
|
*3 | PIGNON D'ENTRAINEMENT DE POMPE A HUILE AVANT |
*4 | PIGNON MENE DE POMPE A HUILE AVANT |
|
*5 | BAGUE D'ETANCHEITE DE POMPE A HUILE AVANT |
*6 | ENSEMBLE D'AXE DE STATOR |
|
*7 | CORPS DE POMPE A HUILE AVANT |
*8 | SOUS-ENSEMBLE DE CORPS DE POMPE A HUILE AVANT |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
 |
ATF WS |
| ● |
Pièce non réutilisable |
- | - |
Pompe A Huile
...
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LE JOINT TORIQUE DE CORPS DE POMPE A HUILE AVANT (a) Enlever le joint torique de corps de pompe à huile avant du corps de pompe à huile avant. ...
