PIECES CONSTITUTIVES

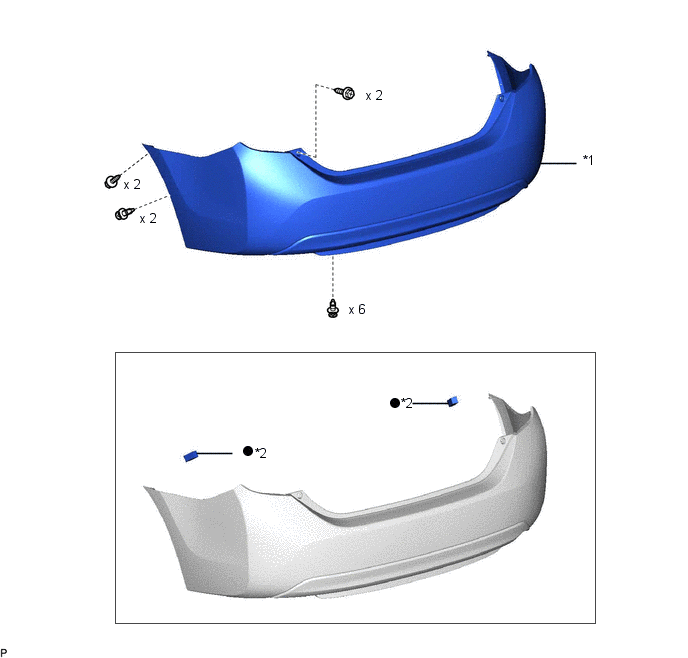

SCHEMA
![](images/books/418/B351578C01.png)
*1 | ENSEMBLE DE PARE-CHOCS ARRIERE |
*2 | REMBOURRAGE DE PARE-CHOCS ARRIERE |
● | Pièce non réutilisable |
- | - |
SCHEMA
![](images/books/418/B351579C01.png)
*1 | RENFORT DE PARE-CHOCS ARRIERE N° 1 |
*2 | BRAS DE PARE-CHOCS ARRIERE GAUCHE |
*3 | BRAS DE PARE-CHOCS ARRIERE DROIT |
*4 | DISPOSITIF DE RETENUE LATERAL GAUCHE DE PARE-CHOCS ARRIERE |
*5 | DISPOSITIF DE RETENUE LATERAL DROIT DE PARE-CHOCS ARRIERE |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
