DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE

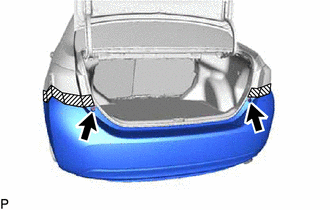

(a) Mettre du ruban adhésif de protection autour de l'ensemble de pare-chocs arrière.
 |
Ruban adhésif de protection |
| (b) Déposer les 2 vis. |
|
| (c) A l'aide d'un extracteur d'agrafes, déposer les 6 agrafes. |
|
| (d) Déposer l'agrafe et la vis. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
| (e) Libérer les 5 griffes comme indiqué sur le schéma. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
| (f) Libérer les 2 griffes et déposer l'ensemble de pare-chocs arrière comme indiqué sur le schéma. |
|
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE PARE-CHOCS ARRIERE *2 REMBOURRAGE DE PARE-CHOCS ARRIERE ● Pièce non réutilisable - - SCHEMA ...
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LE REMBOURRAGE DE PARE-CHOCS ARRIERE (a) Déposer le rembourrage de pare-chocs arrière. CONSEIL: Procéder de la même façon pour le côté droit et pour le ...
