REGLAGE
PROCEDURE

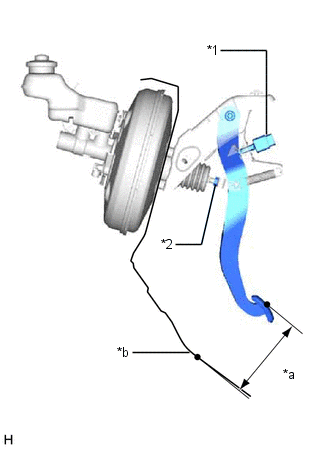

1. VERIFIER ET REGLER LA HAUTEUR DE LA PEDALE DE FREIN
(a) Vérifier la hauteur de la pédale de frein.
(1) Retourner la moquette.
(2) Amener le dossier de l'isolant de tableau de bord de l'ensemble fourni de la fente sur l'ensemble de l'isolant de tableau de bord.
(3) Mesurer la distance la plus courte entre la surface de la gaine de pédale de frein et le panneau de plancher.

*1 | Couvre-pédale de frein |
- | - |
*a | Hauteur de la pédale de frein |
*b | Plan de mesure du panneau de plancher |
Hauteur de la pédale de frein par rapport au panneau de plancher:
148 à 158 mm (5,83 à 6,22 po)
Si la hauteur de la pédale de frein n'est pas correcte, régler la hauteur de la pédale de frein en suivant la procédure décrite ci-dessous.
(b) Régler la hauteur de la pédale de frein.
(1) Déposer l'ensemble de contacteur des feux stop. Cliquer ici
|
|
(2) Desserrer le contre-écrou.
(3) Régler la hauteur de la pédale de frein en tournant la tige de poussée.
Hauteur de la pédale de frein par rapport au panneau de plancher:
148 à 158 mm (5,83 à 6,22 po)
(4) Serrer le contre-écrou.
Torque:
26 N·m {265 kgf·cm, 19 ft·lbf}
(5) Replacer l'ensemble de contacteur des feux stop.
Cliquer ici
2. VERIFIER LA GARDE A LA PEDALE DE FREIN
(a) Couper le moteur et enfoncer fermement la pédale de frein à plusieurs reprises jusqu'à ce qu'il n'y ait aucune dépression dans l'ensemble de servofrein.
(b) Enfoncer la pédale de frein jusqu'à ce qu'une légère résistance se fasse sentir. Mesurer la distance comme indiqué sur le schéma. Garde à la pédale de frein: 1,0 à 6,0 mm (0,0394 à 0,236 po) Si la garde à la pédale de frein n'est pas conforme aux spécifications, vérifier le jeu du contacteur des feux stop. Cliquer ici Si la garde à la pédale de frein est conforme aux spécifications, passer à la procédure de vérification de la course de réserve de la pédale de frein. |
|
3. VERIFIER LA COURSE DE RESERVE DE LA PEDALE DE FREIN
(a) Desserrer le frein de stationnement.
(b) Lorsque le moteur tourne, enfoncer la pédale de frein et mesurer la course de réserve de pédale de frein.

*1 | Couvre-pédale de frein |
- | - |
*a | Course de réserve de la pédale de frein |
*b | Plan de mesure du panneau de plancher |
Course de réserve de la pédale de frein par rapport au panneau de plancher à 294 N (30 kgf, 66,1 lbf.):
Moteur | Caractéristiques | |
---|---|---|
pour 2ZR-FE | Au-dessus de 74 mm (2,91 po) | |
pour 2ZR-FAE | pour frein à disque arrière |
Au-dessus de 70 mm (2,76 po) |
pour 2ZR-FAE | pour frein à tambour arrière |
Au-dessus de 71 mm (2,80 po) |
Si la course n'est pas conforme aux spécifications, effectuer la recherche de pannes du système de freinage.
Cliquer ici
