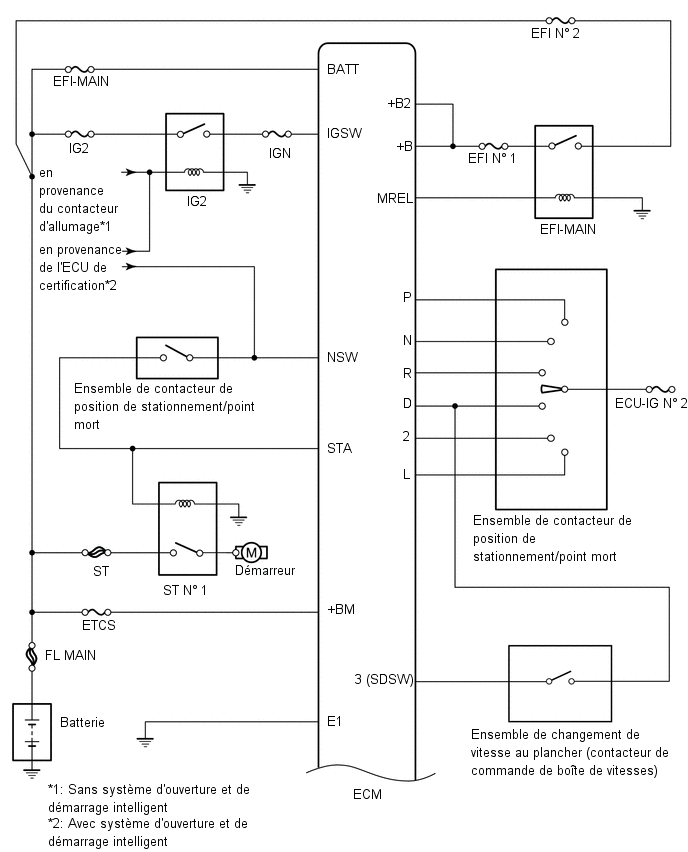

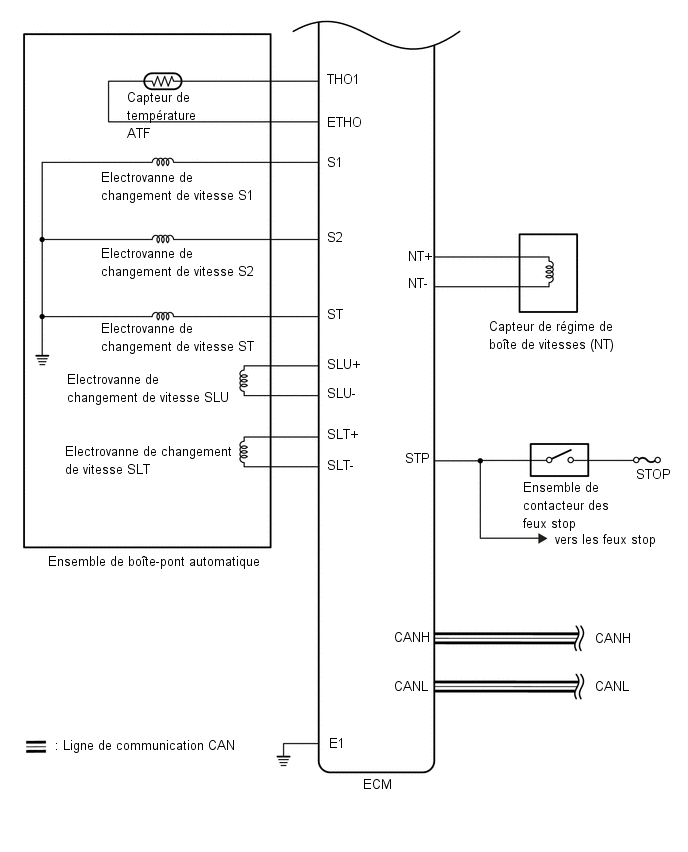

SCHEMA DU SYSTEME
La configuration du système de commande électronique de la boîte-pont automatique U341E est illustrée dans le tableau ci-dessous.
