VERIFICATION

PROCEDURE

1. VERIFIER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Contacteur de coulissement

Branchement du tester

Condition

Condition spécifiée

2 - 11

Contacteur de coulissement enfoncé

(avant)

En dessous de 1 Ω

5 - 8

2 - 11

OFF

5 - 11

2 - 8

Contacteur de coulissement enfoncé

(arrière)

5 - 11
Contacteur de réglage vertical avant

Branchement du tester

Condition

Condition spécifiée

1 - 8

Contacteur de réglage de l'avant de l'assise enfoncé

(Vers le haut)

En dessous de 1 Ω

6 - 11

1 - 11

OFF

6 - 11

1 - 11

Contacteur de réglage de l'avant de l'assise enfoncé

(Vers le bas)

6 - 8
Contacteur de dispositif de levage

Branchement du tester

Condition

Condition spécifiée

3 - 8

Contacteur de réglage en hauteur enfoncé

(Vers le haut)

En dessous de 1 Ω

4 - 11

3 - 11

OFF

4 - 11

3 - 11

Contacteur de réglage en hauteur enfoncé

(Vers le bas)

4 - 8
Contacteur d'inclinaison

Branchement du tester

Condition

Condition spécifiée

9 - 11

Contacteur de réglage d'inclinaison enfoncé

(avant)

En dessous de 1 Ω

10 - 1

10 - 6

10 - 8

9 - 11

OFF

10 - 11

9 - 3

Contacteur de réglage d'inclinaison enfoncé

(arrière)

9 - 4

9 - 8

10 - 11

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de siège avant à réglage électrique.

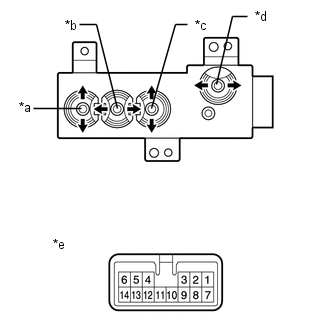

*a

Contacteur de réglage vertical avant

*b

Contacteur de coulissement

*c

Contacteur de dispositif de levage

*d

Contacteur d'inclinaison

*e

Pièce constitutive sans faisceau de câbles branché

(Contacteur de siège à réglage électrique avant)
