Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE BOBINE D'ALLUMAGE |
*2 | CACHE-SOUPAPES N° 2 |
|
*3 | BOUGIE D'ALLUMAGE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
2. DEPOSER L'ENSEMBLE DE BOBINE D'ALLUMAGE

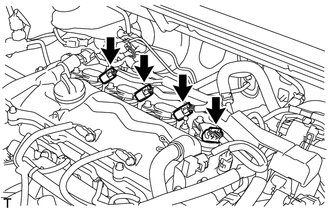

| (a) Débrancher les 4 connecteurs d'ensemble de bobine d'allumage. |
|

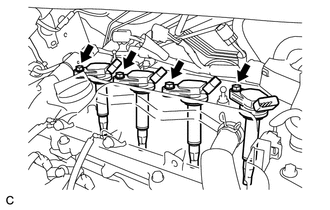

| (b) Déposer les 4 boulons et les 4 ensembles de bobine d'allumage du sous-ensemble de cache-soupapes. REMARQUE: Si un ensemble de bobine d'allumage a subi un choc ou une chute, la remplacer. CONSEIL: Disposer les pièces déposées dans l'ordre correct. |
|
3. DEPOSER LA BOUGIE D'ALLUMAGE
| (a) A l'aide d'une clé à douille à six pans de 14 mm, déposer les 4 bougies d'allumage du sous-ensemble de culasse. REMARQUE: Si une bougie d'allumage a subi un choc ou une chute, la remplacer. CONSEIL: Disposer les pièces déposées dans l'ordre correct. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LA BOUGIE D'ALLUMAGE
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir remplacé une bougie d'allumage.
Cliquer ici
(a) A l'aide d'une clé à douille à six pans de 14 mm, reposer les 4 bougies d'allumage sur le sous-ensemble de culasse.
Torque:
20 N·m {204 kgf·cm, 15 ft·lbf}
REMARQUE:
Si une bougie d'allumage a subi un choc ou une chute, la remplacer.
CONSEIL:
Reposer les mêmes pièces dans leurs positions initiales.
2. REPOSER L'ENSEMBLE DE BOBINE D'ALLUMAGE
CONSEIL:
Effectuer la procédure "Vérification après réparation" après le remplacement d'un ensemble de bobine d'allumage.
Cliquer ici
(a) Reposer les 4 ensembles de bobine d'allumage sur le sous-ensemble de cache-soupapes à l'aide des 4 boulons.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
REMARQUE:
Si un ensemble de bobine d'allumage a subi un choc ou une chute, la remplacer.
CONSEIL:
Reposer les mêmes pièces dans leurs positions initiales.
(b) Brancher les 4 connecteurs d'ensemble de bobine d'allumage.
3. REPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
