Toyota Corolla - Revue Technique Automobile: Butee De Languette

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

BUTEE DE LANGUETTE

-

-

●

Pièce non réutilisable

-

-

Remplacement

REMPLACEMENT

PROCEDURE

1. DEPOSER LA BUTEE DE LANGUETTE

(a) Faire coulisser la languette au dessus de la position de repose de la butée de languette et la maintenir provisoirement avec du ruban adhésif.

*a

Ruban adhésif

*b

Languette

*c

Butée de languette cassée

(b) Eliminer toute pièce de la butée de languette d'origine dans la sangle de ceinture de sécurité à l'aide d'une pince.

REMARQUE:

Veiller à ne pas endommager la sangle de ceinture de sécurité pendant la réparation.

2. REPOSER LA BUTEE DE LANGUETTE

(a) Placer une butée de languette neuve dans l'orifice de la sangle de ceinture de sécurité.

CONSEIL:

S'assurer que le sens de pose de la butée de languette est comme indiqué sur le schéma.

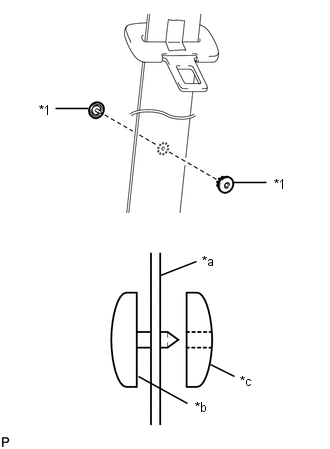

*1

Butée de languette

*a

Sangle de ceinture de sécurité

*b

Mâle

*c

Femelle

(b) Maintenir la butée de languette dans l'orifice de la sangle de ceinture de sécurité à l'aide d'une clé à molette, et tourner la vis de réglage de la clé à molette à la main afin de comprimer la butée de languette.

REMARQUE:

  • Lors de l'utilisation de la clé à molette, veiller à orienter les pièces mâle et femelle de la butée de languette parallèlement l'une par rapport à l'autre.
  • Ne pas utiliser une pince pour comprimer la goupille de la butée de languette. Elle peut endommager la butée de languette et la sangle de ceinture de sécurité.

CONSEIL:

Entourer les mors de la clé à molette avat utilisation.

*a

Ruban adhésif de protection

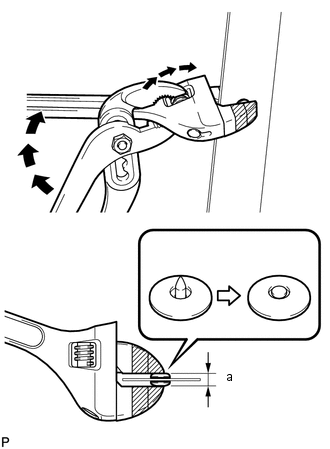

(c) Lorsque la vis de réglage de la clé à molette ne peut plus être tournée à la main, serrer la vis de réglage à l'aide d'une pince pour joints réglable jusqu'à ce que l'épaisseur de la butée de languette soit de 4,5 à 5,0 mm (0,177 à 0,197 po). (se reporter au schéma)

Jeu standard

Zone

Mesure

a

4,5 à 5,0 mm (0,177 à 0,197 po)

(d) S'assurer que la goupille mâle de la butée de languette s'est écartée de façon uniforme dans l'orifice de la pièce femelle et est fermement maintenue à la sangle de ceinture de sécurité. (se reporter au schéma)

*a

Correct(e)

*b

Incorrect(e)
