Toyota Corolla - Revue Technique Automobile: Capteur D'angle De Braquage

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

CAPTEUR D'ANGLE DE BRAQUAGE

*2

SOUS-ENSEMBLE DE CABLE EN SPIRALE

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Si le sous-ensemble de câble en spirale et le capteur d'angle de braquage sont défectueux, les remplacer par un nouveau sous-ensemble de câble en spirale avec capteur.

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

Cliquer ici

2. DEPOSER LE CAPTEUR D'ANGLE DE BRAQUAGE

(a) Libérer les 6 griffes et les 2 goupilles pour déposer le capteur d'angle de braquage du sous-ensemble de câble en spirale.

REMARQUE:

Veiller à ne pas endommager les griffes et les goupilles du sous-ensemble de câble en spirale.

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Une goupille de verrouillage est posée sur un nouveau capteur d'angle de braquage. Ne pas déposer la goupille de verrouillage avant que le capteur d'angle de braquage soit posé sur le sous-ensemble de câble en spirale.

PROCEDURE

1. VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

REMARQUE:

Si le capteur d'angle de braquage est posé sur un sous-ensemble de câble en spirale mal aligné, les DTC indiquant une valeur de capteur d'angle de braquage anormale telle que DTC B1801, C1231 et C1433 sont enregistrés et ne peuvent pas être réparés. Si cela se produit, remplacer le sous-ensemble de câble en spirale avec capteur par un neuf.

(a) Vérifier si le sous-ensemble de câble en spirale est centré.

CONSEIL:

Lorsque le sous-ensemble de câble en spirale est centré, la pièce indiquée par la lettre A se trouve en haut et la pièce de couleur indiquée sur le schéma est visible.

*a

Pièce de couleur

(b) Centrer le sous-ensemble de câble en spirale s'il ne l'est pas.

Si le câble ne peut pas être centré, il se peut que le sous-ensemble de câble en spirale soit rompu. Remplacer le sous-ensemble de câble en spirale avec capteur par un élément neuf.

(1) Tout en appuyant sur l'interverrouillage, comme indiqué dans le schéma, à la main, faire lentement tourner le sous-ensemble de câble en spirale dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'arrête.

REMARQUE:

  • Lors de la rotation du sous-ensemble de câble en spirale, veiller à appuyer sur l'interverrouillage comme indiqué sur le schéma pour relâcher le mécanisme d'interverrouillage.
  • Ne pas tourner le sous-ensemble de câble en spirale à l'aide du faisceau de câbles d'airbag.

*a

Interverrouillage

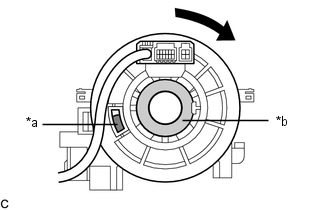

(2) Tout en appuyant sur le verrouillage comme indiqué dans le schéma, faire tourner le sous-ensemble de câble en spirale dans le sens des aiguilles d'une montre d'environ 2,5 tours jusqu'à la position où la partie en couleur indiquée sur le schéma est visible.

CONSEIL:

Le sous-ensemble de câble en spirale tournera environ 2,5 tours vers la gauche ou vers la droite par rapport à la position centrale.

*a

Pièce de couleur

*b

Interverrouillage

2. REPOSER LE CAPTEUR D'ANGLE DE BRAQUAGE

(a) Aligner les 2 goupilles et les 2 guides, puis engager les 6 griffes pour reposer le capteur d'angle de braquage sur le sous-ensemble de câble en spirale.

REMARQUE:

  • Ne pas déposer la goupille de verrouillage avant que le capteur d'angle de braquage soit posé sur le sous-ensemble de câble en spirale.
  • Veiller à ne pas endommager les goupilles de guides et le sous-ensemble de câble en spirale du capteur d'angle de braquage.
  • Le sous-ensemble de câble en spirale peut être pivoté de 30 degrés même lorsque l'interverrouillage est engagé. Par conséquent, s'assurer que les deux guides sont correctement alignés lors de la pose du capteur d'angle de braquage sur le sous-ensemble de câble en spirale.

*a

Guide

*b

Goupille

*c

Goupille de verrouillage

(b) Enlever la goupille de verrouillage du capteur d'angle de braquage.

3. REPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

Cliquer ici
