Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE D'ECU DE COMMANDE DU GENERATEUR |
*2 | CABLE DU MOTEUR |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE

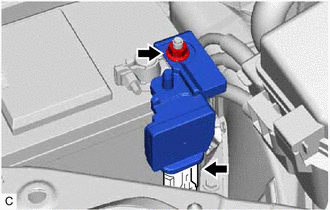

1. RETIRER L'ENSEMBLE D'ECU DE COMMANDE DE GENERATEUR
| (a) Retirer l'écrou et débrancher le câble de moteur de l'ensemble d'ECU du commande de générateur. |
|
| (b) Débrancher le connecteur de l'ensemble d'ECU du commande de générateur. |
|
(c) Retirer l'écrou et l'ensemble d'ECU de commande de générateur de la borne négative (-) de la batterie.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ECU DE COMMANDE DE GENERATEUR
(a) Reposer l'ensemble d'ECU de commande de générateur sur la borne négative (-) de la batterie avec l'écrou.
Torque:
7,6 N·m {77 kgf·cm, 67 in·lbf}
(b) Raccorder le connecteur à l'ensemble d'ECU du commande de générateur.
(c) Brancher le câble de moteur sur l'ensemble d'ECU de commande de générateur avec l'écrou.
Torque:
7,6 N·m {77 kgf·cm, 67 in·lbf}
