Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

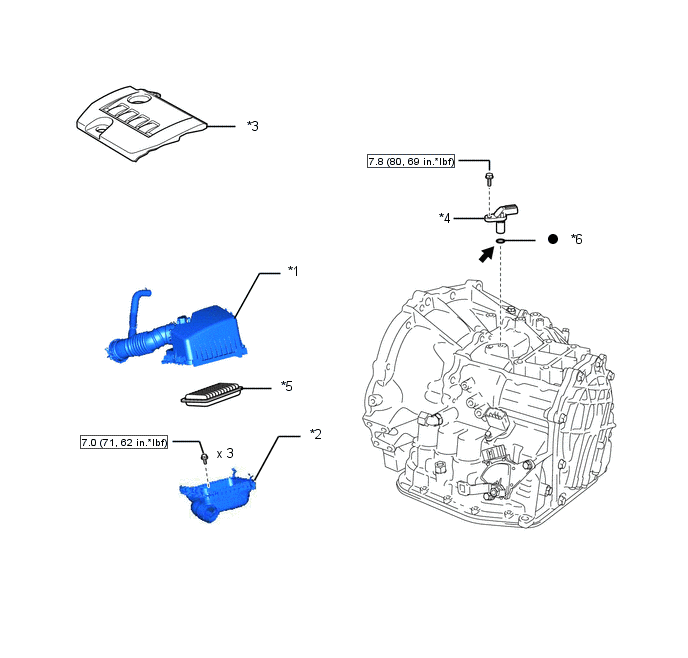

![](images/books/2099/C290354C01.png)
*1 | COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR |
*3 | CACHE-SOUPAPES N° 2 |
*4 | CAPTEUR DE REGIME DE BOITE DE VITESSES |
*5 | ELEMENT DE FILTRE D'EPURATEUR D'AIR |
*6 | JOINT TORIQUE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
![]() |
ATF WS |
● |
Pièce non réutilisable |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
2. DEPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR
Cliquer ici
4. DEPOSER LE CAPTEUR DE REGIME DE BOITE DE VITESSES

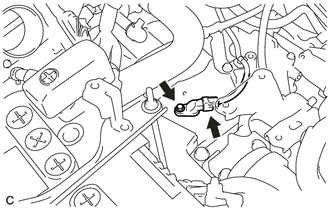

(a) Débrancher le connecteur de capteur de régime de boîte de vitesses. |
|
(b) Déposer le boulon et le capteur de régime de boîte de vitesses du carter de boîte-pont.

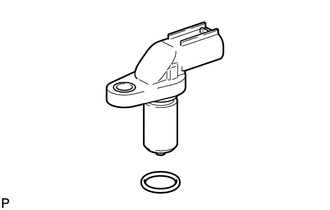

(c) A l'aide d'un tournevis, déposer le joint torique du capteur de régime de boîte de vitesses. REMARQUE: Veiller à ne pas endommager le capteur de régime de boîte de vitesses. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CAPTEUR DE REGIME DE BOITE DE VITESSES

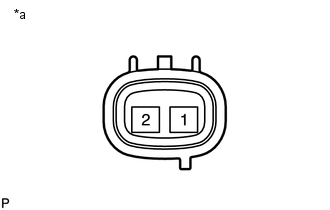

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si la valeur ohmique n'est pas conforme aux spécifications, remplacer le capteur de régime de boîte de vitesses. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE REGIME DE BOITE DE VITESSES
(a) Enduire un joint torique neuf d'ATF et le poser sur le capteur de régime de boîte de vitesses.
REMARQUE:
Veiller à ne pas endommager le joint torique.
(b) Reposer le capteur de régime de boîte de vitesses sur le carter de boîte-pont avec le boulon.
Torque:
7,8 N·m {80 kgf·cm, 69 in·lbf}
(c) Brancher le connecteur du capteur de régime de boîte de vitesses.
2. REPOSER LE SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR
Cliquer ici
3. REPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
Cliquer ici
4. REPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
Repose
