DESCRIPTION
L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) commande le fonctionnement du relais TAIL.

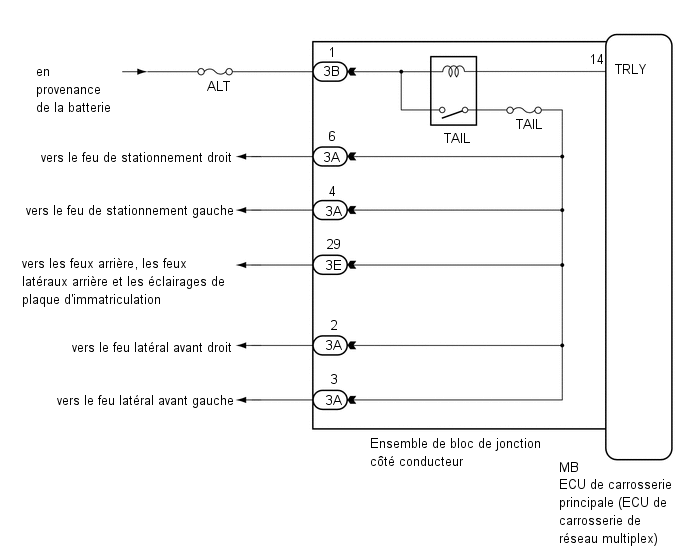

SCHEMA DE CABLAGE
![](images/books/418/E276339E01.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles et les ampoules pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Active Test.
(e) Vérifier si le relais fonctionne.
Body Electrical > Main Body > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Taillight Relay | relais des feux arrière |
ON / OFF | - |
Affichage du tester |
---|
Taillight Relay |
OK:
Le relais des feux arrière fonctionne. (Les feux arrière s'allument.)
OK | ![]() | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
2. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BATTERIE - ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR) |
(a) Débrancher le connecteur 3B de l'ensemble de bloc de jonction côté conducteur.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
3B-1 - Masse de carrosserie |
En permanence | 11 Ã 14 V |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. | VERIFIER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR |
(a) Déposer l'ensemble de bloc de jonction côté conducteur.
Cliquer ici
(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction côté conducteur.
![](images/books/418/E259589C01.png)

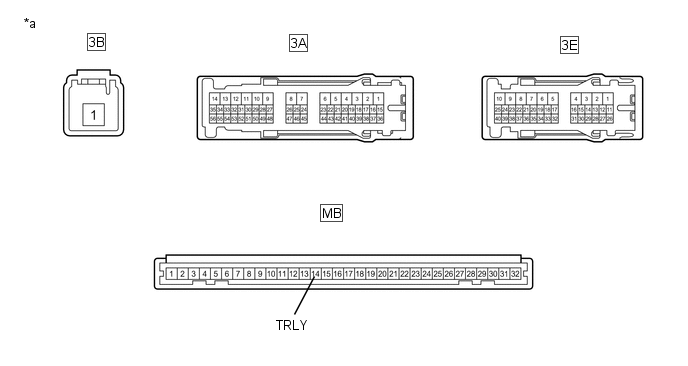

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction côté conducteur) |
- | - |
(c) Brancher le câble positif (+) de la batterie sur la borne 3B-1.
(d) Brancher le câble négatif (-) de la batterie sur la borne MB-14 (TRLY).
(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
3A-6 - Borne négative (-) de batterie |
En permanence | 11 Ã 14 V |
3A-4 - Borne négative (-) de batterie |
En permanence | 11 Ã 14 V |
3E-29 - Borne négative (-) de batterie |
En permanence | 11 Ã 14 V |
3A-2 - Borne négative (-) de batterie |
En permanence | 11 Ã 14 V |
3A-3 - Borne négative (-) de batterie |
En permanence | 11 Ã 14 V |
OK | ![]() | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
INCORRECT | ![]() | REMPLACER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR |
