DEMONTAGE
PROCEDURE
1. DEPOSER LE BOUTON DE DEVERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)
Cliquer ici
2. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE DROIT (pour côté droit)
Cliquer ici
3. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE CENTRAL (pour côté droit)
Cliquer ici
4. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté droit)
(a) fabrication TMMC:
|
(1) Déposer les 3 agrafes. |
|

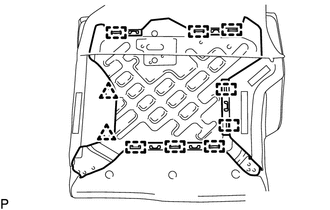

(2) Libérer les 3 dispositifs de fixation, comme indiqué sur le schéma.
 |
Dispositif de fixation |
| (3) Déposer les 2 agrafes. |
|
(4) Libérer les 8 crochets.
| (5) Déposer les 3 anneaux demi-ronds. |
|
| (6) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête central de siège arrière. |
|
(7) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête de siège arrière.
(8) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage.
(b) pour fabrication TMMMS:
| (1) Déposer les 3 agrafes. |
|
| (2) Ouvrir le dispositif de fixation comme indiqué sur le schéma. |
|
(3) Libérer les 4 dispositifs de fixation, comme indiqué sur le schéma.
|
|
Dispositif de fixation |
| (4) Déposer les 8 anneaux demi-ronds. |
|
| (5) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête central de siège arrière. |
|
(6) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête de siège arrière.
(7) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage.
5. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE (pour côté droit)
(a) fabrication TMMC:
|
(1) Déposer les 5 anneaux demi-ronds et la housse de dossier de siège arrière droit de type séparé du rembourrage de dossier de siège arrière droit de type séparé. |
|
(b) pour fabrication TMMMS:
| (1) Déposer les 7 anneaux demi-ronds et la housse de dossier de siège arrière droit de type séparé du rembourrage de dossier de siège arrière droit de type séparé. |
|
6. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)
Cliquer ici
7. DEPOSER LE BOUTON DE DEVERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)
Cliquer ici
8. DEPOSER L'OEILLET DE BOUTON D'ARRET DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)
Cliquer ici
9. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE GAUCHE (pour côté gauche)
Cliquer ici
10. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté gauche)
(a) fabrication TMMC:
|
(1) Déposer les 2 agrafes. |
|
(2) Libérer les 3 dispositifs de fixation, comme indiqué sur le schéma.
|
|
Dispositif de fixation |
| (3) Déposer les 2 agrafes. |
|
(4) Libérer les 6 crochets.
| (5) Déposer les 2 anneaux demi-ronds. |
|
| (6) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête de siège arrière. |
|
(7) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage.
(b) pour fabrication TMMMS:
| (1) Déposer les 2 agrafes. |
|
| (2) Ouvrir le dispositif de fixation comme indiqué sur le schéma. |
|
(3) Libérer les 4 dispositifs de fixation, comme indiqué sur le schéma.
|
|
Dispositif de fixation |
| (4) Déposer les 7 anneaux demi-ronds. |
|
| (5) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête de siège arrière. |
|
(6) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage.
11. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE GAUCHE (pour côté gauche)
| (a) fabrication TMMC: (1) Déposer les 5 anneaux demi-ronds et la housse de dossier de siège arrière gauche de type séparé du rembourrage de dossier de siège arrière gauche de type séparé. |
|
| (b) pour fabrication TMMMS: (1) Déposer les 7 anneaux demi-ronds et la housse de dossier de siège arrière gauche de type séparé du rembourrage de dossier de siège arrière gauche de type séparé. |
|
12. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)
Cliquer ici
13. DEPOSER LA HOUSSE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE
Cliquer ici
Depose
DEPOSE PROCEDURE 1. DEPOSER LE CACHE DE ROUE DE SECOURS Cliquer ici 2. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE 3. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL 4. DEPOSER ...
Remontage
REMONTAGE PROCEDURE 1. REPOSER LA HOUSSE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE Cliquer ici 2. REPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit) Cl ...
