REMONTAGE
PROCEDURE
1. REPOSER LA HOUSSE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE
Cliquer ici
2. REPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)
Cliquer ici
3. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE (pour côté droit)
(a) fabrication TMMC:

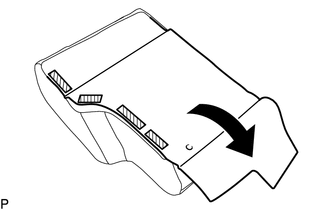

(1) Reposer provisoirement la housse de dossier de siège arrière droit de type séparé sur le rembourrage de dossier de siège arrière droit de type séparé.
| (2) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège arrière droit de type séparé sur le rembourrage de dossier de siège arrière droit de type séparé avec 5 anneaux demi-ronds neufs. REMARQUE:
|
|
(b) pour fabrication TMMMS:
(1) Reposer provisoirement la housse de dossier de siège arrière droit de type séparé sur le rembourrage de dossier de siège arrière droit de type séparé.
| (2) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège arrière droit de type séparé sur le rembourrage de dossier de siège arrière droit de type séparé avec 7 anneaux demi-ronds neufs. REMARQUE:
|
|
4. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté droit)
(a) fabrication TMMC:
(1) Reposer provisoirement la housse de dossier de siège arrière de type séparé avec rembourrage.
| (2) Engager les 4 griffes pour reposer les 2 supports d'appuie-tête central de siège arrière. |
|
(3) Engager les 4 griffes pour reposer les 2 supports d'appuie-tête de siège arrière.
| (4) A l'aide d'une pince pour anneau demi-rond, reposer 3 anneaux demi-ronds neufs. REMARQUE:
|
|
| (5) Fixer les 8 crochets. |
|
(6) Reposer les 2 agrafes.
(7) Engager les 3 dispositifs de fixation, comme indiqué sur le schéma.
 |
Dispositif de fixation |
| (8) Reposer la housse de dossier de siège arrière de type séparé avec rembourrage à l'aide des 3 agrafes. |
|
(b) pour fabrication TMMMS:
(1) Reposer provisoirement la housse de dossier de siège arrière de type séparé avec rembourrage.
| (2) Engager les 4 griffes pour reposer les 2 supports d'appuie-tête central de siège arrière. |
|
(3) Engager les 4 griffes pour reposer les 2 supports d'appuie-tête de siège arrière.
| (4) A l'aide d'une pince pour anneau demi-rond, reposer 8 anneaux demi-ronds neufs. REMARQUE:
|
|
(5) Engager les 4 dispositifs de fixation, comme indiqué sur le schéma.
|
|
Dispositif de fixation |
| (6) Fermer le dispositif de fixation comme indiqué sur le schéma. |
|
| (7) Reposer la housse de dossier de siège arrière de type séparé avec rembourrage à l'aide des 3 agrafes. |
|
5. REPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE DROIT (pour côté droit)
Cliquer ici
6. REPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE CENTRAL (pour côté droit)
Cliquer ici
7. REPOSER LE BOUTON DE DEVERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)
Cliquer ici
8. REPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)
Cliquer ici
9. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE GAUCHE (pour côté gauche)
(a) fabrication TMMC:
(1) Reposer provisoirement la housse de dossier de siège arrière gauche de type séparé sur le rembourrage de dossier de siège arrière gauche de type séparé.
| (2) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège arrière gauche de type séparé sur le rembourrage de dossier de siège arrière gauche de type séparé avec 5 anneaux demi-ronds neufs. REMARQUE:
|
|
(b) pour fabrication TMMMS:
(1) Reposer provisoirement la housse de dossier de siège arrière gauche de type séparé sur le rembourrage de dossier de siège arrière gauche de type séparé.
| (2) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège arrière gauche de type séparé sur le rembourrage de dossier de siège arrière gauche de type séparé avec 7 anneaux demi-ronds neufs. REMARQUE:
|
|
10. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté gauche)
(a) fabrication TMMC:
(1) Reposer provisoirement la housse de dossier de siège arrière de type séparé avec rembourrage.
| (2) Engager les 4 griffes pour reposer les 2 supports d'appuie-tête de siège arrière. |
|
| (3) A l'aide d'une pince pour anneau demi-rond, reposer 2 anneaux demi-ronds neufs. REMARQUE:
|
|
| (4) Fixer les 6 crochets. |
|
(5) Reposer les 2 agrafes.
(6) Engager les 3 dispositifs de fixation, comme indiqué sur le schéma.
|
|
Dispositif de fixation |
| (7) Reposer la housse de dossier de siège arrière de type séparé avec rembourrage à l'aide des 2 agrafes. |
|
(b) pour fabrication TMMMS:
(1) Reposer provisoirement la housse de dossier de siège arrière de type séparé avec rembourrage.
| (2) Engager les 4 griffes pour reposer les 2 supports d'appuie-tête de siège arrière. |
|
| (3) A l'aide d'une pince pour anneau demi-rond, reposer 7 anneaux demi-ronds neufs. REMARQUE:
|
|
(4) Engager les 4 dispositifs de fixation, comme indiqué sur le schéma.
|
|
Dispositif de fixation |
| (5) Fermer le dispositif de fixation comme indiqué sur le schéma. |
|
| (6) Reposer la housse de dossier de siège arrière de type séparé avec rembourrage à l'aide des 2 agrafes. |
|
11. REPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE GAUCHE (pour côté gauche)
Cliquer ici
12. REPOSER L'OEILLET DE BOUTON D'ARRET DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)
Cliquer ici
13. REPOSER LE BOUTON DE DEVERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)
Cliquer ici
