DEMONTAGE
PROCEDURE
1. DEPOSER LE BOUTON DE DEVERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)
![](images/books/894/B352161.png)
(a) Déposer le bouton de déverrouillage de dossier de siège arrière comme indiqué sur le schéma.
2. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE DROIT (pour côté droit)
(a) Déposer la vis. |
|
(b) Libérer le guide pour déposer le guide de sangle supérieure de ceinture de sécurité arrière droite.
3. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE CENTRAL (pour côté droit)
(a) Déposer la vis. |
|
(b) Libérer les 2 guides pour déposer le guide de sangle supérieure de ceinture de sécurité de siège arrière central.
4. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté droit)
(a) fabrication TMMC:
(1) Déposer les 3 agrafes. |
|
(2) Libérer les 3 dispositifs de fixation, comme indiqué sur le schéma.
![](images/books/894/B351563C01.png)
![]() |
Dispositif de fixation |
(3) Déposer les 2 agrafes. |
|
(4) Libérer les 8 crochets.
(5) Déposer les 3 anneaux demi-ronds. |
|
(6) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête central de siège arrière. |
|
(7) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage.
(b) pour fabrication TMMMS:
(1) Déposer les 3 agrafes. |
|
(2) Ouvrir le dispositif de fixation comme indiqué sur le schéma. |
|
(3) Libérer les 4 dispositifs de fixation, comme indiqué sur le schéma.
![](images/books/894/B352166C01.png)
![]() |
Dispositif de fixation |
(4) Déposer les 8 anneaux demi-ronds. |
|
(5) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête central de siège arrière. |
|
(6) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage.
5. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE (pour côté droit)
(a) fabrication TMMC:
(1) Déposer les 5 anneaux demi-ronds et libérer le dispositif de fixation pour déposer la housse de dossier de siège arrière droit de type séparé du rembourrage de dossier de siège arrière droit de type séparé avec rembourrage d'appuie-tête de siège arrière droit.
![](images/books/894/B352148C01.png)
![]() |
Dispositif de fixation |
(b) pour fabrication TMMMS:
(1) Déposer les 9 anneaux demi-ronds et la housse de dossier de siège arrière droit de type séparé du rembourrage de dossier de siège arrière droit de type séparé. |
|
6. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)
(a) Déposer les 2 écrous et l'ensemble de verrouillage de dossier de siège arrière droit du sous-ensemble d'armature de dossier de siège arrière droit. |
|
7. DEPOSER LE BOUTON DE DEVERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)
(a) Déposer le bouton de déverrouillage de dossier de siège arrière comme indiqué sur le schéma. |
|
8. DEPOSER L'OEILLET DE BOUTON D'ARRET DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)
(a) Libérer les 2 griffes pour déposer l'oeillet de bouton d'arrêt de dossier de siège arrière. |
|
9. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE GAUCHE (pour côté gauche)
(a) Déposer la vis. |
|
(b) Libérer le guide pour déposer le guide de sangle supérieure de ceinture de sécurité arrière gauche.
10. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté gauche)
(a) fabrication TMMC:
(1) Déposer les 2 agrafes. |
|
(2) Libérer les 3 dispositifs de fixation, comme indiqué sur le schéma.
![](images/books/894/B351549C01.png)
![]() |
Dispositif de fixation |
(3) Déposer les 2 agrafes. |
|
(4) Libérer les 6 crochets.
(5) Déposer les 2 anneaux demi-ronds. |
|
(6) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage.
(b) pour fabrication TMMMS:
(1) Déposer les 2 agrafes. |
|
(2) Ouvrir le dispositif de fixation comme indiqué sur le schéma. |
|
(3) Libérer les 4 dispositifs de fixation, comme indiqué sur le schéma.
![](images/books/894/B352172C01.png)
![]() |
Dispositif de fixation |
(4) Déposer les 7 anneaux demi-ronds. |
|
(5) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage.

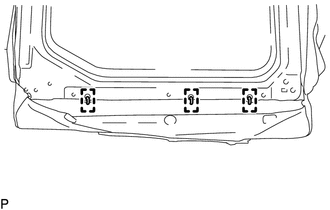

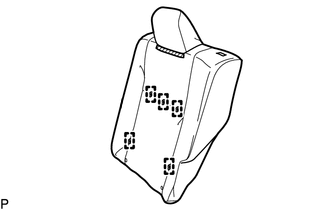

11. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE GAUCHE (pour côté gauche)
(a) fabrication TMMC:
![](images/books/894/B351561C01.png)
![]() |
Dispositif de fixation |
(1) Déposer les 5 anneaux demi-ronds et libérer le dispositif de fixation pour déposer la housse de dossier de siège arrière gauche de type séparé du rembourrage de dossier de siège arrière gauche de type séparé avec rembourrage d'appuie-tête de siège arrière gauche.
(b) pour fabrication TMMMS: (1) Déposer les 9 anneaux demi-ronds et la housse de dossier de siège arrière gauche de type séparé du rembourrage de dossier de siège arrière gauche de type séparé. |
|
12. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)
(a) Déposer les 2 écrous et l'ensemble de verrouillage de dossier de siège arrière gauche du sous-ensemble d'armature de dossier de siège arrière gauche. |
|
13. DEPOSER LA HOUSSE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE
(a) fabrication TMMC:
(1) Déposer les 21 anneaux demi-ronds.
![](images/books/894/B357690.png)
(2) Déposer les 12 anneaux demi-ronds.
![](images/books/894/B352142C01.png)
![]() |
Dispositif de fixation | - |
- |
(3) Libérer les 2 dispositifs de fixation pour déposer la housse d'assise de siège arrière de type banquette du rembourrage d'assise de siège arrière de type banquette.
(b) pour fabrication TMMMS:
(1) Déposer les 27 anneaux demi-ronds.
![](images/books/894/B352183.png)
(2) Déposer les 12 anneaux demi-ronds et la housse d'assise de siège arrière de type banquette du rembourrage d'assise de siège arrière de type banquette.
![](images/books/894/B350727.png)
