DEPOSE
PROCEDURE
1. DEPOSER LE CACHE DE ROUE DE SECOURS
(a) Déposer le cache de roue de secours.
2. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL

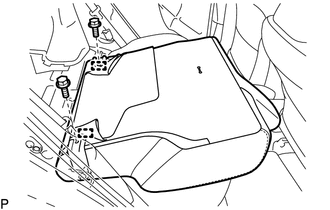

3. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT
(a) Rabattre l'ensemble de dossier de siège arrière droit vers l'avant.
| (b) Déposer les 2 agrafes. |
|
| (c) Déposer les 2 boulons. |
|
(d) Libérer les 2 guides pour déposer l'ensemble de dossier de siège arrière droit.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
4. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE
(a) Rabattre l'ensemble de dossier de siège arrière gauche vers l'avant.
| (b) Déposer les 2 agrafes. |
|
| (c) Déposer les 2 boulons. |
|
(d) Libérer les 2 guides pour déposer l'ensemble de dossier de siège arrière gauche.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
| (a) Déposer le boulon. |
|
(b) Soulever le bord avant de l'ensemble d'assise de siège arrière comme indiqué sur le schéma et libérer les 2 crochets d'armature d'assise de siège arrière des crochets de verrouillage d'assise de siège arrière.
REMARQUE:
Veiller à placer la partie de l'ensemble d'assise de siège directement à côté des crochets de verrouillage d'assise de siège arrière lors du soulèvement. Soulever une autre partie de l'assise peut déformer l'armature d'assise de siège arrière.
Mesure standard:
|
Zone | Mesure |
|---|---|
|
A | 100 mm (3,94 po) maximum |
(c) Faire passer les 2 sangles intérieures de ceinture de sécurité arrière par la fente de l'ensemble d'assise de siège arrière et déposer l'ensemble d'assise de siège arrière.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.

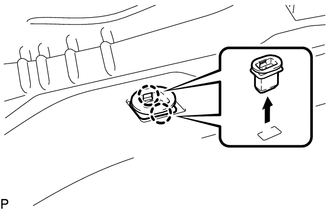

6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
| (a) Libérer les 2 griffes pour déposer le crochet de verrouillage d'assise de siège arrière comme indiqué sur le schéma. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
