DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

• Utiliser la même procédure pour le côté droit que pour le côté gauche.
• La procédure décrite ci-dessous se rapporte au côté gauche.

PROCEDURE

1. DEPOSER L'ECU DE DETECTION D'OCCUPANT (pour côté passager avant)

Cliquer ici

2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Débrancher l'élastique de la housse de dossier de siège avant de type séparé.

3. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer la poignée de déverrouillage de dispositif de réglage d'inclinaison.

*a Ruban adhésif de protection

4. DEPOSER LA POIGNEE DE REGLAGE EN HAUTEUR DE SIEGE (pour côté conducteur)

(a) Déposer la vis et la poignée de réglage en hauteur.

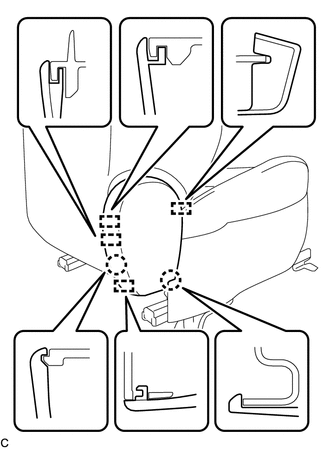

5. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

(a) Libérer les 2 griffes, les 4 guides et les 2 agrafes pour déposer la protection d'assise de siège avant.

6. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour côté conducteur)

(a) Libérer les 2 griffes et les 4 guides pour déposer la protection intérieure d'assise de siège avant.

7. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour côté passager avant)

(a) Libérer les 3 griffes et les 6 guides pour déposer la protection intérieure d'assise de siège avant.

8. DEPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON (pour côté passager avant)

(a) Libérer les 2 guides pour déposer le cache intérieur de dispositif de réglage d'inclinaison.

9. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté conducteur)

Cliquer ici

10. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté passager avant)

Cliquer ici

11. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Libérer les 5 attaches pour détacher l'ensemble de faisceau de câbles d'airbag de siège avant.

(b) Libérer le dispositif de fixation et détacher le faisceau de câbles d'ensemble d'airbag de siège avant.

*a Dispositif de fixation

(c) Libérer les 2 crochets.

(d) Déposer les 4 boulons et détacher l'ensemble de dossier de siège avant de type séparé de l'ensemble d'assise de siège avant de type séparé.

12. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

(a) Libérer chaque griffe et déposer les 2 supports d'appuie-tête de siège avant.

13. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Déposer les 5 anneaux demi-ronds.

(b) Déposer les 3 anneaux demi-ronds.

(c) pour sièges sport: Ouvrir les 2 dispositifs de fixation.

(d) Déposer les 2 écrous et libérer les 3 supports.

*a Support

(e) Déposer la housse de dossier de siège avant de type séparé avec rembourrage.

14. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Déposer les 8 anneaux demi-ronds pour déposer la housse de dossier de siège avant de type séparé du rembourrage de dossier de siège avant de type séparé.

15. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

Cliquer ici

16. DEPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

(a) Libérer chaque griffe pour déposer les 2 protections de bord de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant.

17. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

(a) Libérer les 2 griffes.

(b) Libérer les 2 guides pour déposer le sous-ensemble de ressort de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant.

18. DEPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

(a) Déposer les 2 crochets de dossier de siège avant du sous-ensemble de ressort de dossier de siège avant.

19. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE (pour côté conducteur)

(a) Libérer les 12 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage.

20. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE (pour côté passager avant)

(a) Libérer les 11 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage.

21. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

(a) Déposer les 2 anneaux demi-ronds.

(b) Déposer les 19 anneaux demi-ronds et la housse d'assise de siège avant de type séparé du rembourrage d'assise de siège avant de type séparé.

22. DEPOSER LE SOUS-ENSEMBLE D'AIRBAG DE SIEGE AVANT (pour côté passager avant)

Cliquer ici

23. DEPOSER LE CABLE DE SIEGE AVANT (pour côté passager avant)

(a) Débrancher chaque connecteur puis libérer chaque attache pour déposer le câble de siège avant.

24. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT GAUCHE (pour côté conducteur)

(a) Déposer la vis.

(b) Libérer le crochet, comme indiqué sur le schéma.

(c) Libérer l'agrafe pour déposer la protection inférieure d'assise de siège avant gauche.

25. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT DROIT (pour côté conducteur)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

26. DEPOSER LA PROTECTION DE BORD D'ASSISE DE SIEGE AVANT GAUCHE (pour côté conducteur)

(a) Libérer les 3 griffes pour déposer la protection de bord d'assise de siège avant gauche.

27. DEPOSER LA PROTECTION DE BORD D'ASSISE DE SIEGE AVANT DROITE (pour côté conducteur)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

28. DEPOSER LA PROTECTION DE BORD D'ASSISE DE SIEGE AVANT GAUCHE (pour côté passager avant)

(a) Libérer les 3 griffes pour déposer la protection de bord d'assise de siège avant gauche.

29. DEPOSER LA PROTECTION DE BORD D'ASSISE DE SIEGE AVANT DROITE (pour côté passager avant)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

30. DEPOSER LA POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE

(a) Libérer les 2 ressorts pour déposer la poignée de réglage de glissière de siège de l'ensemble de dispositif de réglage de siège avant.

31. DEPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE

(a) Déposer les 2 capuchons de cache de dispositif de réglage de siège de l'ensemble de dispositif de réglage de siège avant.
