DEMONTAGE
PROCEDURE
1. DEPOSER LE REMBOURRAGE DE PARE-CHOCS ARRIERE
| (a) Déposer le rembourrage de pare-chocs arrière. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
2. DEPOSER LE DISPOSITIF DE RETENUE LATERAL GAUCHE DE PARE-CHOCS ARRIERE
| (a) Déposer les 2 vis. |
|
(b) Libérer les 4 griffes pour déposer le dispositif de retenue latéral gauche de pare-chocs arrière.
3. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DROIT DE PARE-CHOCS ARRIERE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
4. DEPOSER LE RENFORT DE PARE-CHOCS ARRIERE N° 1
(a) avec système de clé intelligente:

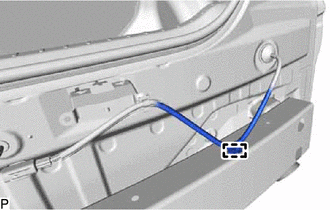

| (1) Libérer l'attache. |
|
| (b) Déposer les 4 écrous et le renfort de pare-chocs arrière n° 1. |
|
5. DEPOSER LE BRAS DE PARE-CHOCS ARRIERE GAUCHE
| (a) Déposer les 3 boulons et le bras de pare-chocs arrière gauche. |
|
6. DEPOSER LE BRAS DE PARE-CHOCS ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Depose
