REMONTAGE
PROCEDURE
1. REPOSER LE BRAS DE PARE-CHOCS ARRIERE GAUCHE

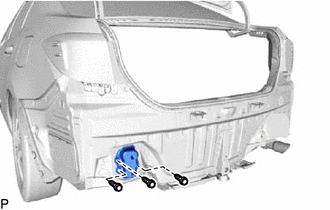

| (a) Reposer le bras gauche du pare-chocs arrière avec les 3 boulons. Torque: 36 N·m {367 kgf·cm, 27 ft·lbf} |
|
2. REPOSER LE BRAS DE PARE-CHOCS ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. REPOSER LE RENFORT DE PARE-CHOCS ARRIERE N° 1

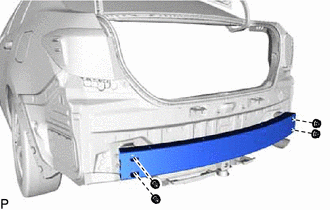

| (a) Reposer le renfort de pare-chocs arrière n° 1 à l'aide des 4 écrous. Torque: 36 N·m {367 kgf·cm, 27 ft·lbf} |
|

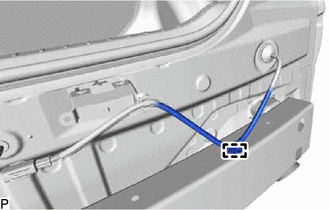

(b) avec système de clé intelligente:
| (1) Engager l'attache. |
|
4. REPOSER LE DISPOSITIF DE RETENUE LATERAL GAUCHE DE PARE-CHOCS ARRIERE

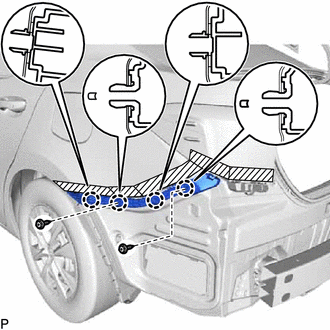

| (a) Engager les 4 griffes. |
|
(b) Reposer le dispositif de retenue latéral gauche de pare-chocs arrière avec les 2 vis.
5. REPOSER LE DISPOSITIF DE RETENUE LATERAL DROIT DE PARE-CHOCS ARRIERE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
6. REPOSER LE REMBOURRAGE DE PARE-CHOCS ARRIERE
(a) Nettoyer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Retirer la feuille de protection du rembourrage de pare-chocs arrière neuf.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

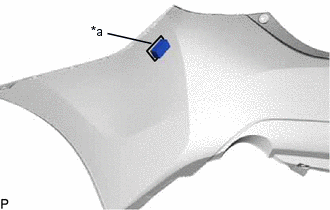

| (c) Reposer le rembourrage de pare-chocs arrière comme indiqué sur le schéma. REMARQUE:
|
|
