DEPOSE
PROCEDURE
1. DEPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 1
| (a) Tirer l'insert de boîtier de console avant n° 1 dans le sens indiqué par la flèche (1) comme indiqué sur le schéma pour libérer la griffe, les 3 agrafes et le guide <A>. |
|
(b) Tirer l'insert de boîtier de console avant n° 1 dans le sens indiqué par la flèche (2) comme indiqué sur le schéma pour libérer le guide <B> et déposer l'insert de boîtier de console avant n° 1.
2. DEPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 2
| (a) Tirer l'insert de boîtier de console avant n° 2 dans le sens indiqué par la flèche (1) comme indiqué sur le schéma pour libérer la griffe, les 3 agrafes et le guide <A>. |
|
(b) Tirer l'insert de boîtier de console avant n° 2 dans le sens indiqué par la flèche (2) comme indiqué sur le schéma pour libérer le guide <B> et déposer l'insert de boîtier de console avant n° 2.
3. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE (pour boîte-pont manuelle)

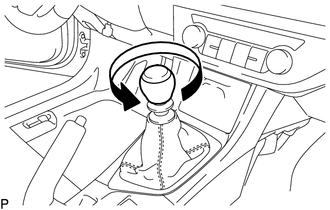

| (a) Tourner le sous-ensemble de pommeau de levier de changement de vitesse dans le sens contraire des aiguilles d'une montre et le déposer. |
|
4. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ORIFICE DE CHANGEMENT DE VITESSE (pour boîte-pont manuelle)
| (a) Libérer les 6 griffes dans l'ordre indiqué sur le schéma. |
|
(b) Libérer les 2 guides et déposer le sous-ensemble de cache d'orifice de changement de vitesse.
5. DEPOSER LA GARNITURE D'ORIFICE DE CHANGEMENT DE VITESSE (pour boîte-pont automatique et CVT)
| (a) Libérer les 6 griffes dans l'ordre indiqué sur le schéma. |
|
(b) Libérer les 2 guides et déposer la garniture d'orifice de changement de vitesse.
6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
| (a) Libérer les 4 griffes et les 5 agrafes. |
|
(b) Débrancher chaque connecteur et déposer le sous-ensemble de panneau supérieur de console.
7. DEPOSER LE PANNEAU SUPERIEUR DE CONSOLE
| (a) Libérer l'attache. |
|
| (b) Libérer les 2 griffes, les 6 agrafes et les 2 guides, puis déposer le panneau supérieur de console, comme indiqué sur le schéma. |
|
8. DEPOSER LE TAPIS DE BOITIER DE CONSOLE
| (a) Déposer le tapis de boîtier de console. |
|
9. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
(a) pour boîte-pont manuelle:
| (1) Déposer les 2 boulons et les 2 vis. |
|
(b) pour boîte-pont automatique et CVT:
| (1) Déposer les 2 boulons et les 4 vis. |
|
| (c) Libérer les 4 guides et déposer l'ensemble de boîtier de console arrière comme indiqué sur le schéma. |
|
