DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
3. DEPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE
Cliquer ici
4. DEPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE
Cliquer ici
5. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
Cliquer ici
6. DEPOSER LE CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE

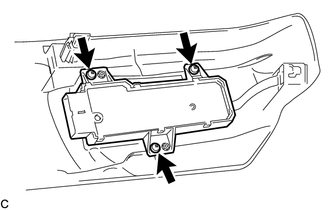

| (a) Déposer les 3 vis et le contacteur de siège avant à réglage électrique de la protection d'assise de siège avant. |
|
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE *2 PROTECTION D'ASSISE DE SIEGE AVANT *3 BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLA ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Rés ...
