DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
- Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
- Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
- Si l'ensemble d'airbag latéral de siège avant s'est déployé, remplacer l'ensemble d'airbag de siège avant, l'ensemble de ressort de dossier de siège avant de type séparé, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé à l'aide des éléments nécessaires en fonction de l'ampleur des dommages causés par une collision.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT
(a) Déposer l'ensemble d'appuie-tête de siège avant de l'ensemble de siège avant.
3. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT
(a) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant à la position la plus reculée.
(b) Libérer les 2 griffes et les 2 guides pour déposer le cache de support de glissière extérieure de siège avant. |
|
4. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE AVANT
(a) Libérer les 2 griffes et les 2 guides pour déposer le cache de support de glissière intérieure de siège avant. |
|
5. DEPOSER LE CACHE DE GLISSIERE DE SIEGE
(a) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant dans la position avant maximale.
(b) Libérer les 2 griffes pour déposer le cache de glissière de siège. |
|
6. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE
(a) Libérer le guide et la griffe pour déposer le cache intérieur de support de glissière de siège. |
|
7. DEPOSER L'ENSEMBLE DE SIEGE AVANT
(a) Retirer les 2 boulons situés à l'arrière de l'ensemble de siège avant. |
|
(b) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant à la position la plus reculée.
(c) Retirer les 2 boulons de la partie avant de l'ensemble de siège avant. |
|
(d) Actionner le bouton de contacteur de coulissement du siège inclinable et déplacer l'arrière du siège à la position verticale.
(e) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant dans la position centrale
(f) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant dans la position la plus haute.
(g) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
REMARQUE:
Lors du débranchement du câble de la borne négative (-) de la batterie, certains systèmes doivent être initialisés après le rebranchement du câble.
Cliquer ici
(h) Débrancher le connecteur de l'ensemble d'airbag de siège avant sous l'ensemble de siège avant.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.) |
|
(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.
REMARQUE:
Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.
(i) Débrancher chaque connecteur et libérer chaque attache sous l'ensemble de siège avant.

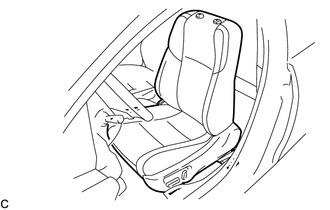

(j) Déposer l'ensemble de siège avant. REMARQUE: Veiller à ne pas endommager la carrosserie du véhicule. |
|
