DEPOSE
PROCEDURE
1. DEPOSER LE SABOT DE PROTECTION GAUCHE DU MOTEUR
Cliquer ici
2. DEPOSER LE SABOT DE PROTECTION DROIT DU MOTEUR
Cliquer ici
3. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
4. DEPOSER LA BATTERIE
Cliquer ici
5. DEPOSER L'ENSEMBLE DE THERMISTANCE
Cliquer ici
6. DEBRANCHER LA DURITE DE DERIVATION D'EAU N° 2
(a) Libérer les 3 attaches. |
|

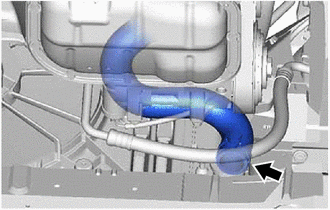

(b) Faire coulisser l'agrafe et débrancher la durite de dérivation d'eau n° 2.
7. DEBRANCHER LA DURITE DE RADIATEUR N° 3
(a) Faire coulisser l'agrafe et débrancher la durite de radiateur n° 3. |
|

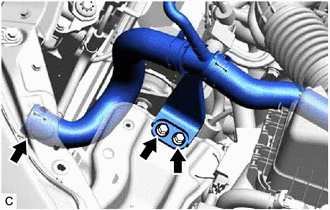

(b) Déposer les 2 boulons pour débrancher le tuyau de radiateur.
8. DEBRANCHER LA DURITE DE RADIATEUR N° 2
(a) Faire coulisser l'agrafe et débrancher la durite de radiateur n° 2. |
|
9. DEPOSER LE SUPPORT SUPERIEUR DE RADIATEUR
(a) Déposer les 2 boulons et les 2 supports supérieurs de radiateur. |
|
(b) Déposer le coussinet du support de radiateur de chaque support de radiateur supérieur.
10. DEPOSER LE CARENAGE DE VENTILATEUR N° 2
(a) Déposer les 2 boulons. |
|
(b) Libérer les 2 griffes et les 2 guides, puis déposer le carénage de ventilateur n° 2 de l'ensemble de radiateur.
11. DEPOSER L'ENSEMBLE DE RADIATEUR
(a) Débrancher le connecteur de l'ECU du ventilateur de refroidissement. |
|
(b) Libérer l'attache de faisceau de câbles.
(c) Libérer les 2 guides et débrancher l'ensemble de condenseur du carénage de ventilateur, comme indiqué sur le schéma. REMARQUE: S'assurer de ne pas endommager l'ensemble de condenseur ou de radiateur lors de la dépose de l'ensemble de condenseur. |
|
(d) Déposer l'ensemble de radiateur du carénage de ventilateur avec les 2 supports inférieurs de radiateur. REMARQUE: Ne pas exercer de force excessive sur l'ensemble de condenseur ou sur le tuyau lors de la dépose de l'ensemble de radiateur. |
|
(e) Déposer les 2 supports inférieurs de radiateur.
(f) Débrancher la durite de réservoir de l'ensemble de radiateur. |
|
(g) Déposer les 2 boulons et le carénage de ventilateur de l'ensemble de radiateur. REMARQUE: S'assurer de ne pas endommager l'ensemble de radiateur lors de la dépose du carénage de ventilateur. |
|
