DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure décrite ci-dessous se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LES ROUES AVANT
2. DEPOSER LE SABOT DE PROTECTION GAUCHE DU MOTEUR
3. DEPOSER LE SABOT DE PROTECTION DROIT DU MOTEUR
4. VIDANGER LE LIQUIDE DE BOITE-PONT A VARIATION CONTINUE (pour CVT)
Cliquer ici
5. VIDANGER LE LIQUIDE DE BOITE-PONT AUTOMATIQUE (pour boîte-pont automatique)
Cliquer ici
6. VIDANGER L'HUILE DE BOITE-PONT MANUELLE (pour boîte-pont manuelle)
Cliquer ici
7. DEPOSER L'ECROU D'ARBRE D'ESSIEU AVANT

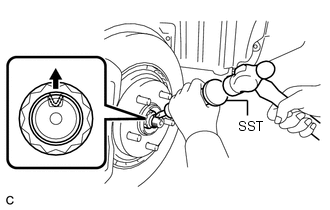

| (a) A l'aide du SST et d'un marteau, dégager la partie matée de l'écrou d'arbre d'essieu avant. SST: 09930-00010 REMARQUE: Desserrer la partie matée de l'écrou d'arbre d'essieu avant, sinon les filets de l'arbre de roue pourraient être endommagés. |
|
(b) Tout en actionnant les freins, déposer l'écrou d'arbre d'essieu avant.
8. DETACHER LE CAPTEUR DE VITESSE AVANT
Cliquer ici
9. DETACHER LE SOUS-ENSEMBLE D'EMBOUT DE BARRE D'ACCOUPLEMENT
Cliquer ici
10. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT
Cliquer ici
11. DETACHER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1
Cliquer ici
12. DETACHER L'ENSEMBLE D'ARBRE DE ROUE AVANT
Cliquer ici
13. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT GAUCHE
| (a) A l'aide du SST, déposer l'ensemble d'arbre de roue avant gauche. SST: 09520-01010 SST: 09520-24010 09520-32040 REMARQUE:
|
|
14. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT DROIT
| (a) A l'aide d'une barre en laiton et d'un marteau, déposer l'ensemble d'arbre de roue avant droit. REMARQUE:
|
|
15. DEPOSER L'ANNEAU ELASTIQUE D'ORIFICE D'ARBRE DE ROUE AVANT
| (a) A l'aide d'un tournevis, déposer l'anneau élastique d'orifice d'arbre de roue avant. |
|
