DEPOSE
PROCEDURE
1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR GAUCHE (pour 2ZR-FE)
Cliquer ici
2. DEPOSER LE SABOT DE PROTECTION DE MOTEUR GAUCHE (pour 2ZR-FAE)
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CARTER D'HUILE DE BOITE-PONT (CVT)
| (a) Déposer le bouchon de remplissage et le joint d'étanchéité de l'ensemble de boîte-pont à variation continue. |
|
| (b) A l'aide d'une clé à douille à six pans de 6 mm, déposer le bouchon de trop-plein et le joint d'étanchéité de l'ensemble de boîte-pont à variation continue. |
|
| (c) A l'aide d'une clé à douille à six pans de 6 mm, déposer le tuyau de remplissage d'huile de boîte de vitesses n° 1 du sous-ensemble de carter d'huile de boîte-pont (CVT). CONSEIL: La dépose du tuyau de remplissage d'huile de boîte de vitesses n° 1 vidangera toute l'huile du sous-ensemble de carter d'huile de boîte-pont (CVT). |
|
| (d) Déposer les 16 boulons, le sous-ensemble de carter d'huile de boîte-pont (CVT) et le joint d'étanchéité de carter d'huile de boîte-pont (CVT) de l'ensemble de boîte-pont à variation continue. REMARQUE: Un peu de liquide restera dans le sous-ensemble de carter d'huile de boîte-pont (CVT). Retirer tous les boulons et déposer avec précaution le sous-ensemble de carter d'huile de boîte-pont (CVT). |
|
(e) Reposer provisoirement le bouchon de remplissage et le joint d'étanchéité sur l'ensemble de boîte-pont à variation continue.
CONSEIL:
Réutiliser l'ancien joint d'étanchéité, étant donné que le bouchon de remplissage devra être déposé à nouveau pour régler le niveau de liquide.
4. DEPOSER L'AIMANT DE NETTOYAGE D'HUILE (CVT)

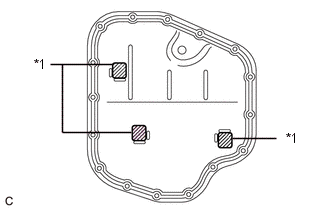

| (a) Déposer les 3 aimants de nettoyage d'huile (CVT) du sous-ensemble de carter d'huile de boîte-pont (CVT). |
|
(b) Enlever les particules métalliques qui adhéraient aux 3 aimants de nettoyage d'huile (CVT).
(c) Nettoyer le sous-ensemble de carter d'huile de boîte-pont (CVT) et éliminer les particules métalliques, dépôts, etc.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 SABOT DE PROTECTION GAUCHE DU MOTEUR *2 AIMANT DE NETTOYAGE D'HUILE (CVT) *3 SOUS-ENSEMBLE DE CARTER D'HUILE DE BOITE-PONT (BOITE DE VITESS ...
Repose
REPOSE PROCEDURE 1. REPOSER L'AIMANT DE NETTOYAGE D'HUILE (CVT) (a) Reposer les 3 aimants de nettoyage d'huile (CVT) sur le sous-ensemble de carter d'huile de boîte-pont (CVT). ...
