DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE VOLANT
Cliquer ici
2. DEPOSER LE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT (ENSEMBLE DE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT)
| (a) Déposer les 2 vis de l'ensemble de volant. |
|
(b) Débrancher le guide de l'ensemble de volant.
| (c) Libérer les 5 guides pour déposer les 2 contacteurs de changement de vitesse au volant (ensembles de contacteur de changement de vitesse au volant) avec le câble de contacteur n° 1 de l'ensemble de volant. |
|
| (d) Déposer les 2 attaches. |
|

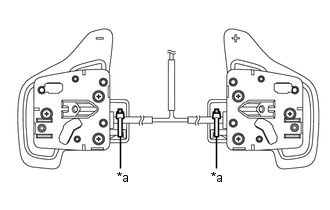

| (e) Débrancher les 2 connecteurs de contacteur de vitesse (ensemble de contacteur de changement de vitesse) pour déposer le câble de contacteur n° 1 des 2 contacteurs de vitesse (ensembles de contacteur de changement de vitesse). |
|
